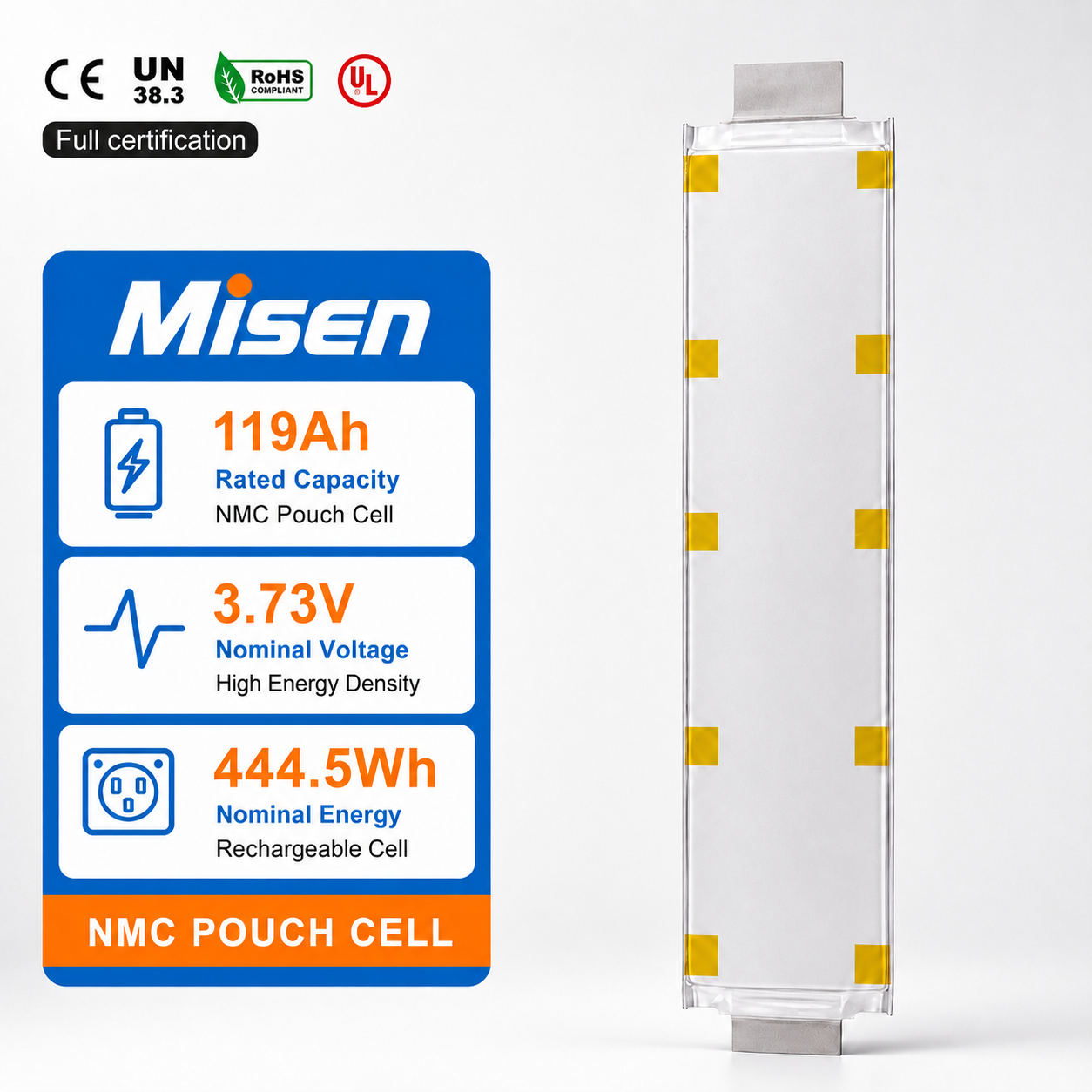

Misen 119Ah NMC-zakcel – 3,7 V 440,3 Wh hoog-energetische EV-batterijcel

49 Ah 50 Ah 51 Ah solid-state lithiumbatterijcel 400 Wh/kg zakcel met hoge energiedichtheid

Misen 119Ah NMC-zakcel – 3,7 V 440,3 Wh hoog-energetische EV-batterijcel

Model: K119
Celchemie: NMC Lithium-ion-zakje
Celcelkwaliteit: klasse A

Merk:
Misen
Celkwaliteit:
Graad A
Nominale capaciteit:
119Ah
Nominale spanning:
3,7v
Gewicht:
1620g
Grootte (mm):
548 × 103 × 12,9 mm
Levensduur:
≥ 3000 keer

Aantal:
Beschikbaarheid:





Informeer Voeg toe aan winkelwagen

Productoverzicht

Belangrijkste kenmerken

Technische parameters

Ontwerp en afmetingen

Sollicitatie

Productoverzicht

De Misen 119Ah is een met hoge energiedichtheid, lithium-ion NMC-buidelcel ontworpen voor elektrische voertuigen, retrofit van EV-batterijen, bedrijfsvoertuigen, maritieme systemen, AGV, robotica, industriële batterijpakketten en projecten voor hoogenergetische batterijmodules. De grootformaat zakstructuur biedt hoge eencellige energie, stabiele prestaties en flexibele module-integratie voor veeleisende stroomtoepassingen.

Met een nominale spanning van 3,73 V en een nominale capaciteit van 119,2 Ah levert de cel ongeveer 444,5 Wh aan nominale energie. Het gebruikt 39,7A als standaard laad- en ontlaadstroom en ondersteunt 155A continu opladen en 238,4A continu ontladen bij 25°C. Snel opladen van 15% naar 80% SOC duurt 30 minuten . onder gespecificeerde omstandigheden ongeveer

Met een energiedichtheid van 275 Wh/kg en 610 Wh/L helpt de 119 Ah-buidelcel de energie van het batterijpakket te verhogen terwijl de ruimte en het gewicht efficiënt worden benut. De DC-weerstand van 1,0 ± 0,2 mΩ bij 25 °C en 50% SOC helpt de spanningsval, warmteontwikkeling en vermogensverlies tijdens werking met hoge stroomsterkte te verminderen.

Het cellichaam meet ongeveer 548 × 103 × 12,9 mm , met een totale referentielengte van ongeveer 612 mm , en weegt 1,62 ± 0,02 kg . Het kan worden geïntegreerd in op maat gemaakte batterijmodules met behulp van GBS, rails, isolatiematerialen, compressiestructuren, bedrading, connectoren en beschermende behuizingen, afhankelijk van verschillende projectvereisten.

De cel ondersteunt opladen van -20°C tot 55°C , ontladen van -30°C tot 55°C en opslag van -40°C tot 60°C . Onder 0,5C opladen, 1C ontladen, 100% DOD en 25±2°C testomstandigheden bereikt de levensduur van de cyclus ≥2000 cycli met 80% SOH. Het ondersteunt ook ≥1500 cycli bij 45°C onder de gespecificeerde cyclustestomstandigheden.

Specificaties en prestatiegegevens zijn gebaseerd op gespecificeerde laboratoriumtestomstandigheden. De werkelijke prestaties kunnen variëren, afhankelijk van de toepassing, het ontwerp van het batterijsysteem en de gebruiksomgeving. Gedetailleerde technische documentatie is op aanvraag verkrijgbaar.

Belangrijkste kenmerken

Hoge energie lithium-ion zakcel
De Misen 119Ah is een lithium-ion NMC zakcel met hoge energiedichtheid, ontworpen voor elektrische voertuigen, retrofit van EV-batterijen, bedrijfsvoertuigen, maritieme systemen, AGV, robotica en op maat gemaakte hoogenergetische batterijmodules.
Grote capaciteit van 119,2 Ah en energie van 444,5 Wh
Voorzien van een nominale spanning van 3,73 V en een nominale capaciteit van 119,2 Ah , die ongeveer 444,5 Wh nominale energie levert voor de integratie van een hoogenergetisch batterijpakket en module.
Ontwerp met hoge energiedichtheid
Biedt een energiedichtheid van 275 Wh/kg en 610 Wh/L , waardoor de energie van het batterijpakket wordt verhoogd en tegelijkertijd een efficiënt ruimte- en gewichtsgebruik in elektrische mobiliteit en industriële energietoepassingen behouden blijft.
Stabiele laad- en ontlaadprestaties
Gebruikt 39,7 A als de standaard laad- en ontlaadstroom en ondersteunt 155 A continu opladen en 238,4 A continu ontladen bij 25°C. Snel opladen van 15% naar 80% SOC duurt 30 minuten . onder gespecificeerde omstandigheden ongeveer
Lage interne weerstand en lange levensduur
Kenmerken DC-weerstand van 1,0 ± 0,2 mΩ bij 25 °C en 50% SOC, waardoor spanningsval, warmteontwikkeling en stroomverlies worden verminderd. De levensduur van de cyclus bedraagt ≥2000 cycli bij 25°C en ≥1500 cycli bij 45°C onder de gespecificeerde testomstandigheden.
Groot bedrijfstemperatuurbereik
Ondersteunt opladen van -20°C tot 55°C , ontladen van -30°C tot 55°C en opslag van -40°C tot 60°C , waardoor het geschikt is voor elektrische mobiliteit, maritieme en industriële energiesystemen.

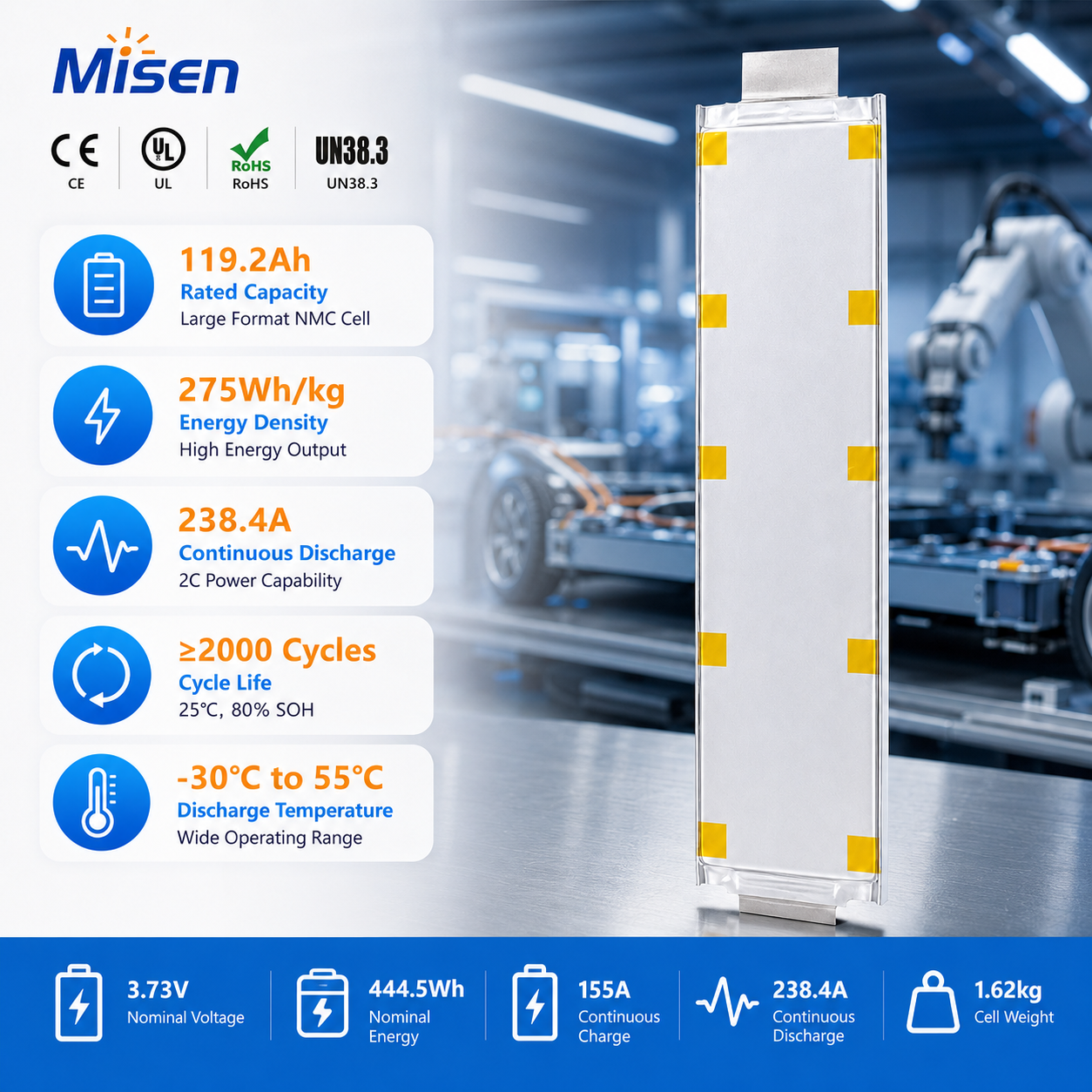

Technische parameter

Merk	Misen	Model	119Ah NMC-zakcel
Celchemie	Lithium-ion NMC	Celtype	Lithium-ion-zakjescel
Nominale spanning	3,73 V	Nominale capaciteit	119,2 Ah
Spanningsbereik	2,8 V ~ 4,35 V	Nominale energie	444,5 Wh
Energiedichtheid	275 Wh/kg, 610 Wh/l	DC-weerstand	1,0 ± 0,2 mΩ
Continue laadstroom	155A	Continue ontlaadstroom	238,4A / 2C
Snel opladen	15% ~ 80% SOC, ca. 30 min	Cyclus leven	≥2000 cycli bij 25°C; ≥1500 Cycli bij 45°C
Bedrijfstemperatuur (opladen)	-20°C ~ 55°C	Bedrijfstemperatuur (ontlading)	-30°C ~ 55°C
Afmetingen (B × L × T)	103 × 548 × 12,9 mm; 612 mm totale lengte (REF.)	Gewicht	1,62 ± 0,02 kg
Certificering	Bevestig de beschikbare documenten voordat u bestelt	Sollicitatie	EV, EV Retrofit, Bedrijfsvoertuigen, Marine, AGV en Robotica

Alle parameters zijn gebaseerd op gespecificeerde laboratoriumtestomstandigheden. De werkelijke prestaties kunnen variëren, afhankelijk van de testmethoden, bedrijfsomstandigheden, het ontwerp van het batterijsysteem en de batchconsistentie.

Ontwerp en afmetingen

De Misen 119Ah lithium-ion NMC-buidelcel is ontworpen voor hoogenergetische voertuig- en industriële accusystemen en biedt hoge eencellige energie, sterk ontladingsvermogen en flexibele module-integratie. De onderstaande afmetingen bieden belangrijke referenties voor het moduleontwerp, de planning van de celindeling, compressiestructuren, isolatie en de ontwikkeling van op maat gemaakte batterijpakketten.

Afmetingen cellichaam (B × L): 103 ± 1 mm × 548 ± 1 mm
Totale lengte inclusief lipjes: ongeveer 612 mm (REF.)
Celdikte (T): 12,9 ± 0,2 mm
Celgewicht: 1,62 ± 0,02 kg
Ontwerpvoordeel: 119,2 Ah grote capaciteit zakcel met 444,5 Wh nominale energie, 275 Wh/kg gravimetrische energiedichtheid en 610 Wh/L volumetrische energiedichtheid voor een compact, lichtgewicht en hoogenergetisch batterijmoduleontwerp.
Montagesuggestie: Reserveer voldoende ruimte voor lipverbinding, compressiebevestigingen, isolatiematerialen, rails, GBS-bedrading, thermisch beheer en beschermende structuren tijdens de montage van de batterijmodule en het pakket.

Opmerkingen: De waarde van 548 mm heeft betrekking op de lengte van het hoofdcellichaam, terwijl de totale referentielengte van ongeveer 612 mm de blootliggende lipjes omvat. Dikte en gewicht worden gemeten onder gespecificeerde testomstandigheden. Bevestig de nieuwste technische tekening, maattoleranties en compressievereisten vóór gereedschap, moduleontwerp of massaproductie.

Sollicitatie

De Misen 119Ah lithium-ion NMC-buidelcel is ontworpen voor hoogenergetische batterijsystemen die een hoge eencellige energie, sterke ontladingsprestaties, snel opladen en efficiënte module-integratie vereisen. Typische toepassingen zijn onder meer de volgende projecten op het gebied van elektrische mobiliteit, maritieme en industriële energie:

Retrofit van elektrische voertuigen en EV-batterijen
Geschikt voor elektrische voertuigen voor personenauto's en retrofitprojecten voor batterijen die 444,5 Wh eencellige energie, een energiedichtheid van 275 Wh/kg en een continu ontladingsvermogen van 238,4 A vereisen.
Bedrijfs- en bedrijfsvoertuigen
Kan worden gebruikt in elektrische bussen, vrachtwagens, bedrijfsvoertuigen en gespecialiseerde elektrische mobiliteitsplatforms waar hoge energie, betrouwbaar vermogen en een efficiënt ontwerp van de batterijmodule belangrijk zijn.
Maritieme en onbemande oppervlaktevoertuigen
Van toepassing op elektrische boten, uitrusting van zeeschepen en USV-batterijsystemen die een lichtgewicht zakstructuur, hoge energiedichtheid en stabiele ontladingsprestaties vereisen.
AGV, robotica en industriële apparatuur
Geschikt voor AGV-batterijpakketten, mobiele robots, geautomatiseerde apparatuur en industriële energiesystemen waarbij hoge eencellige energie en sterke continue ontlading de looptijd en systeemprestaties helpen verbeteren.
Op maat gemaakte batterijmodules en -pakketten
Kunnen worden geïntegreerd in op maat gemaakte lithiumbatterijmodules met behulp van GBS, rails, isolatiematerialen, compressiebevestigingen, thermisch beheer, connectoren en beschermende structuren, afhankelijk van de projectvereisten.

De geschiktheid van de toepassing kan variëren afhankelijk van de systeemspanning, serie-parallelle configuratie, pakketstructuur, huidige vraag, thermisch beheer, bedrijfsomstandigheden en wettelijke vereisten. Raadpleeg ons technisch team voor celselectie, module-evaluatie en ondersteuning voor batterij-integratie.
