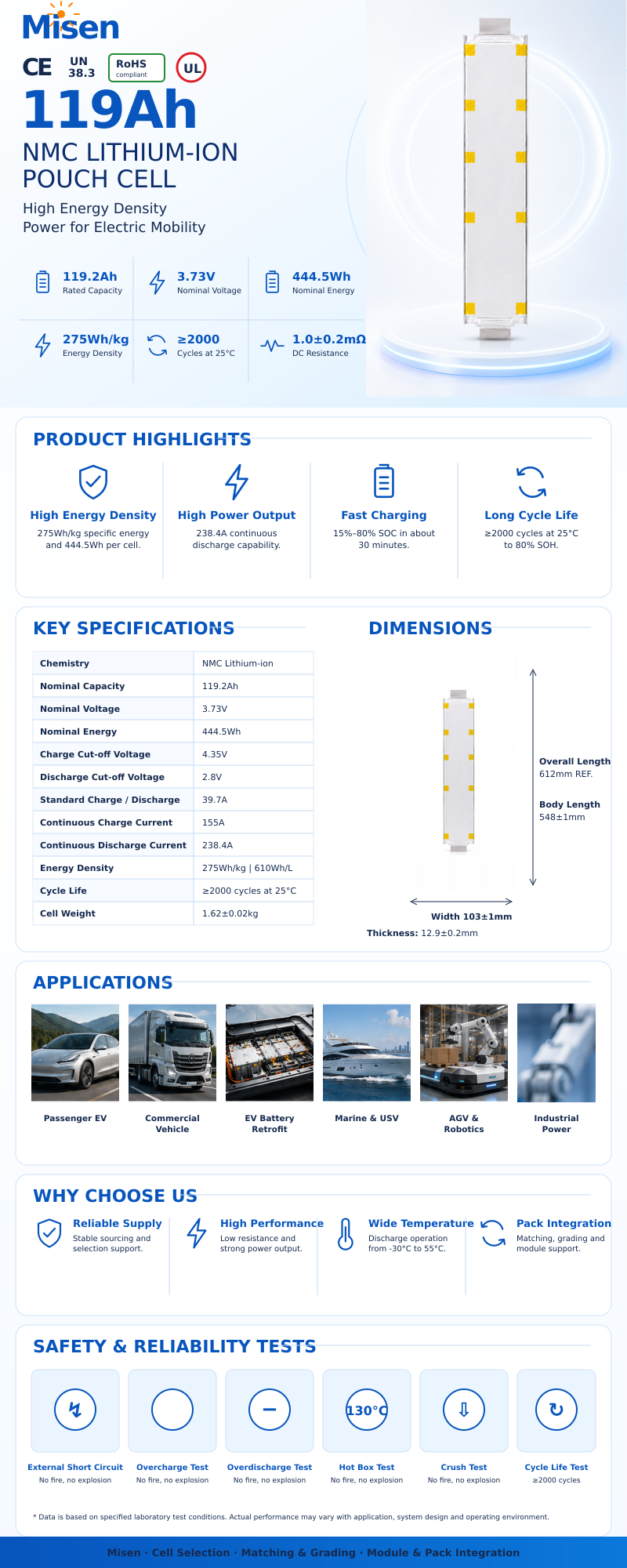

Misen 119Ah NMC Pouch Cell – 3,7V 440,3Wh Hochenergie-EV-Batteriezelle

49Ah 50Ah 51Ah Festkörper-Lithiumbatteriezelle 400Wh/kg Beutelzelle mit hoher Energiedichte

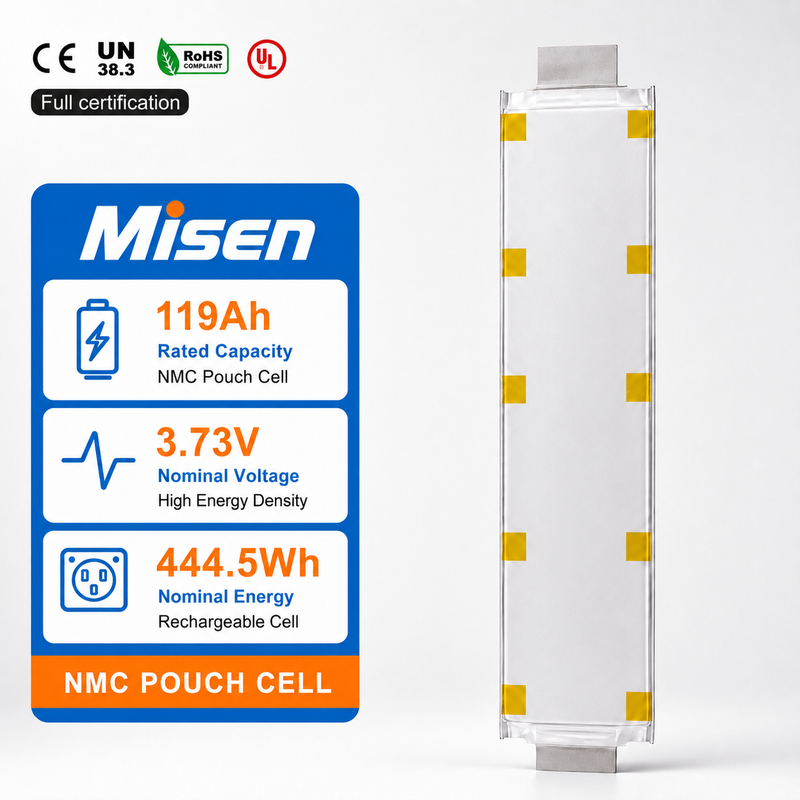

Misen 119Ah NMC Pouch Cell – 3,7V 440,3Wh Hochenergie-EV-Batteriezelle

Modell: K119
Zellchemie: NMC Lithium-Ionen-Pouchzelle
Zellqualität: Klasse A

Marke:
Misen
Zellqualität:
Klasse A
Nennkapazität:
119Ah
Nennspannung:
3,7V
Gewicht:
1620g
Größe (mm):
548 × 103 × 12,9 mm
Zyklusleben:
≥ 3000 Mal

Menge:
Verfügbarkeit:





Erkundigen Zum Warenkorb hinzufügen

Produktübersicht

Hauptmerkmale

Technische Parameter

Design und Abmessungen

Anwendung

Produktübersicht

Die Misen 119Ah ist eine mit hoher Energiedichte, Lithium-Ionen-NMC-Pouchzelle die für Elektrofahrzeuge, die Nachrüstung von EV-Batterien, Nutzfahrzeuge, Schiffssysteme, AGV, Robotik, Industriebatteriepakete und Hochenergiebatteriemodulprojekte entwickelt wurde. Seine großformatige Beutelstruktur bietet hohe Einzelzellenenergie, stabile Leistung und flexible Modulintegration für anspruchsvolle Energieanwendungen.

Bei einer Nennspannung von 3,73 V und einer Nennkapazität von 119,2 Ah liefert die Zelle ca. 444,5 Wh Nennenergie. Es verwendet 39,7 A Lade- und Entladestrom und unterstützt standardmäßig 155 A kontinuierliches Laden und 238,4 A kontinuierliches Entladen bei 25 °C. dauert das Schnellladen von 15 % auf 80 % SOC etwa 30 Minuten . Unter bestimmten Bedingungen

Mit einer Energiedichte von 275 Wh/kg und 610 Wh/L trägt die 119-Ah-Pouchzelle dazu bei, die Energie des Akkupacks zu erhöhen und gleichzeitig eine effiziente Raum- und Gewichtsausnutzung aufrechtzuerhalten. Sein Gleichstromwiderstand von 1,0 ± 0,2 mΩ bei 25 °C und 50 % SOC trägt dazu bei, Spannungsabfall, Wärmeentwicklung und Leistungsverlust bei Hochstrombetrieb zu reduzieren.

Der Zellkörper misst etwa 548 × 103 × 12,9 mm , hat eine Gesamtreferenzlänge von etwa 612 mm und wiegt 1,62 ± 0,02 kg . Es kann je nach Projektanforderungen mithilfe von BMS, Sammelschienen, Isoliermaterialien, Kompressionsstrukturen, Verkabelungen, Steckverbindern und Schutzgehäusen in kundenspezifische Batteriemodule integriert werden.

Die Zelle unterstützt das Laden von -20 °C bis 55 °C , das Entladen von -30 °C bis 55 °C und die Lagerung von -40 °C bis 60 °C . Bei 0,5 °C Ladung, 1 °C Entladung, 100 % DOD und 25 ± 2 °C Testbedingungen erreicht die Zyklenlebensdauer ≥2000 Zyklen mit 80 % SOH. Es unterstützt außerdem ≥1500 Zyklen bei 45 °C unter den angegebenen Zyklustestbedingungen.

Spezifikationen und Leistungsdaten basieren auf festgelegten Labortestbedingungen. Die tatsächliche Leistung kann je nach Anwendung, Batteriesystemdesign und Betriebsumgebung variieren. Eine ausführliche technische Dokumentation ist auf Anfrage erhältlich.

Hauptmerkmale

Hochenergie-Lithium-Ionen-Pouch-Zelle
Die Misen 119Ah ist eine Lithium-Ionen-NMC-Pouch-Zelle mit hoher Energiedichte, die für Elektrofahrzeuge, die Nachrüstung von EV-Batterien, Nutzfahrzeuge, Schiffssysteme, AGV, Robotik und maßgeschneiderte Hochenergie-Batteriemodule entwickelt wurde.
119,2 Ah große Kapazität und 444,5 Wh Energie.
Verfügt über von 3,73 V und eine Nennspannung von 119,2 Ah und liefert ca. eine Nennkapazität 444,5 Wh Nennenergie für die Integration von Hochenergiebatterien und Modulen.
Design mit hoher Energiedichte
Bietet eine Energiedichte von 275 Wh/kg und 610 Wh/L und trägt so dazu bei, die Energie des Batteriepacks zu erhöhen und gleichzeitig eine effiziente Raum- und Gewichtsnutzung in Elektromobilitäts- und industriellen Energieanwendungen aufrechtzuerhalten.
Stabile Lade- und Entladeleistung.
Verwendet 39,7 A als Standard-Lade- und Entladestrom und unterstützt 155 A kontinuierliches Laden und 238,4 A kontinuierliches Entladen bei 25 °C. dauert das Schnellladen von 15 % auf 80 % SOC etwa 30 Minuten . Unter bestimmten Bedingungen
Niedriger Innenwiderstand und lange Lebensdauer.
Verfügt über einen Gleichstromwiderstand von 1,0 ± 0,2 mΩ bei 25 °C und 50 % SOC, was zur Reduzierung von Spannungsabfall, Wärmeerzeugung und Leistungsverlust beiträgt. Die Zyklenlebensdauer erreicht ≥2000 Zyklen bei 25 °C und ≥1500 Zyklen bei 45 °C . unter den angegebenen Testbedingungen
Großer Betriebstemperaturbereich
Unterstützt das Laden von -20 °C bis 55 °C , das Entladen von -30 °C bis 55 °C und die Lagerung von -40 °C bis 60 °C , wodurch es für Elektromobilität, Schiffs- und Industriestromsysteme geeignet ist.

Technischer Parameter

Marke	Misen	Modell	119 Ah NMC-Pouchzelle
Zellchemie	Lithium-Ionen-NMC	Zelltyp	Lithium-Ionen-Pouchzelle
Nennspannung	3,73 V	Nennkapazität	119,2Ah
Spannungsbereich	2,8 V ~ 4,35 V	Nominale Energie	444,5 Wh
Energiedichte	275 Wh/kg, 610 Wh/L	Gleichstromwiderstand	1,0 ± 0,2 mΩ
Kontinuierlicher Ladestrom	155A	Kontinuierlicher Entladestrom	238,4A / 2C
Schnellladung	15 % ~ 80 % SOC, ca. 30 Min	Zyklusleben	≥2000 Zyklen bei 25°C; ≥1500 Zyklen bei 45°C
Betriebstemperatur (Laden)	-20°C ~ 55°C	Betriebstemperatur (Entladung)	-30°C ~ 55°C
Abmessungen (B × L × T)	103 × 548 × 12,9 mm; 612 mm Gesamtlänge (REF.)	Gewicht	1,62 ± 0,02 kg
Zertifizierung	Bitte bestätigen Sie die verfügbaren Dokumente vor der Bestellung	Anwendung	Elektrofahrzeuge, Nachrüstung von Elektrofahrzeugen, Nutzfahrzeuge, Schifffahrt, AGV und Robotik

Alle Parameter basieren auf spezifizierten Labortestbedingungen. Die tatsächliche Leistung kann je nach Testmethoden, Betriebsbedingungen, Batteriesystemdesign und Chargenkonsistenz variieren.

Design und Abmessungen

Die 119-Ah-Lithium-Ionen-NMC-Pouchzelle von Misen ist für hochenergetische Fahrzeug- und Industriebatteriesysteme konzipiert und bietet hohe Einzelzellenenergie, starke Entladefähigkeit und flexible Modulintegration. Die folgenden Abmessungen bieten wichtige Referenzen für Moduldesign, Zellenlayoutplanung, Kompressionsstrukturen, Isolierung und die Entwicklung maßgeschneiderter Batteriepacks.

Zellkörpergröße (B × L): 103 ± 1 mm × 548 ± 1 mm
Gesamtlänge inklusive Laschen: ca. 612 mm (REF.)
Zelldicke (T): 12,9 ± 0,2 mm
Zellgewicht: 1,62 ± 0,02 kg
Designvorteil: 119,2-Ah-Pouchzelle mit großer Kapazität und 444,5 Wh Nennenergie, 275 Wh/kg gravimetrischer Energiedichte und 610 Wh/L volumetrischer Energiedichte für kompaktes, leichtes und energiereiches Batteriemoduldesign.
Montagevorschlag: Reservieren Sie ausreichend Platz für Laschenverbindungen, Klemmvorrichtungen, Isoliermaterialien, Sammelschienen, BMS-Verkabelung, Wärmemanagement und Schutzstrukturen während der Batteriemodul- und Packmontage.

Hinweise: Der Wert von 548 mm bezieht sich auf die Hauptlänge des Zellkörpers, während die Gesamtreferenzlänge von ca. 612 mm die freiliegenden Laschen einschließt. Dicke und Gewicht werden unter festgelegten Testbedingungen gemessen. Bestätigen Sie die neuesten Konstruktionszeichnungen, Maßtoleranzen und Kompressionsanforderungen vor der Werkzeugherstellung, dem Moduldesign oder der Massenproduktion.

Anwendung

Die 119-Ah-Lithium-Ionen-NMC-Pouchzelle von Misen ist für Hochenergie-Batteriesysteme konzipiert, die eine hohe Einzelzellenenergie, eine starke Entladeleistung, schnelles Laden und eine effiziente Modulintegration erfordern. Zu den typischen Anwendungen gehören die folgenden Elektromobilitäts-, Schiffs- und Industrieenergieprojekte:

Nachrüstung von Elektrofahrzeugen und Elektrofahrzeugbatterien
Geeignet für Elektrofahrzeuge und Batterienachrüstungsprojekte, die 444,5 Wh Einzelzellenenergie, eine Energiedichte von 275 Wh/kg und eine kontinuierliche Entladefähigkeit von 238,4 A erfordern.
Nutz- und Nutzfahrzeuge
Kann in Elektrobussen, Lastkraftwagen, Nutzfahrzeugen und speziellen Elektromobilitätsplattformen eingesetzt werden, bei denen hohe Energie, zuverlässige Leistungsabgabe und effizientes Batteriemoduldesign wichtig sind.
Marine und unbemannte Landfahrzeuge
Anwendbar für Elektroboote, Schiffsausrüstung und USV-Batteriesysteme, die eine leichte Beutelstruktur, eine hohe Energiedichte und eine stabile Entladeleistung erfordern.
AGV, Robotik und Industrieausrüstung
Geeignet für AGV-Batteriepakete, mobile Roboter, automatisierte Geräte und industrielle Stromversorgungssysteme, bei denen eine hohe Einzelzellenenergie und eine starke kontinuierliche Entladung zur Verbesserung der Laufzeit und Systemleistung beitragen.
Kundenspezifische Batteriemodule und -pakete
können je nach Projektanforderungen mithilfe von BMS, Sammelschienen, Isoliermaterialien, Kompressionsvorrichtungen, Wärmemanagement, Anschlüssen und Schutzstrukturen in maßgeschneiderte Lithiumbatteriemodule integriert werden.

Die Anwendungseignung kann je nach Systemspannung, seriell-paralleler Konfiguration, Packungsstruktur, Strombedarf, Wärmemanagement, Betriebsbedingungen und behördlichen Anforderungen variieren. Bitte konsultieren Sie unser technisches Team für Zellauswahl, Modulbewertung und Unterstützung bei der Batteriepack-Integration.
