تختلف كيمياء أكسيد تيتانات الليثيوم (LTO) بشكل أساسي عن خلايا أيون الليثيوم القياسية أو خلايا LiFePO4. فهو يوفر معدلات قبول شحن لا مثيل لها وأداء شديد في درجات الحرارة المنخفضة. تعمل التركيبات المتوافقة مع معايير الصناعة، مثل تقنية SCiB (بطارية الأيونات فائقة الشحن) من Toshiba، على عتبات جهد فريدة. تطبيق ملفات تعريف شحن الليثيوم القياسية على تشكل بطارية LTO خطرًا كبيرًا يتمثل في عدم تطابق النظام الكارثي، أو تعطل المعدات، أو التدهور السريع للخلايا.
تتعامل خلايا LTO مع الشحن السريع للغاية بشكل جيد. غالبًا ما تصل إلى حالة الشحن بنسبة 80٪ خلال 10 إلى 15 دقيقة. ومع ذلك، فإن تنظيم الجهد غير المناسب، أو الافتقار إلى توازن الخلايا، أو مطابقة السلسلة غير الصحيحة سوف يؤدي إلى قطع عمر الدورة الذي يزيد عن 20,000+ دورة. أنت بحاجة إلى بنية شحن مخصصة لمنع ذلك. يتضمن ذلك ملفات تعريف محددة للتيار الثابت/الجهد الثابت (CC/CV)، وأنظمة إدارة البطارية المخصصة (BMS)، والموازنات النشطة. تعمل هذه المكونات على زيادة الأداء بأمان عبر التطبيقات اليدوية والسيارات والتطبيقات الصناعية.
مواصفات الجهد الكهربي: تحتوي خلايا LTO الفردية عادةً على جهد اسمي يتراوح بين 2.3 فولت و2.4 فولت وجهد شحن أقصى يبلغ 2.8 فولت. سيؤدي تطبيق مقاطع الليثيوم القياسية 3.2 فولت/3.6 فولت إلى حدوث ضرر لا يمكن إصلاحه.

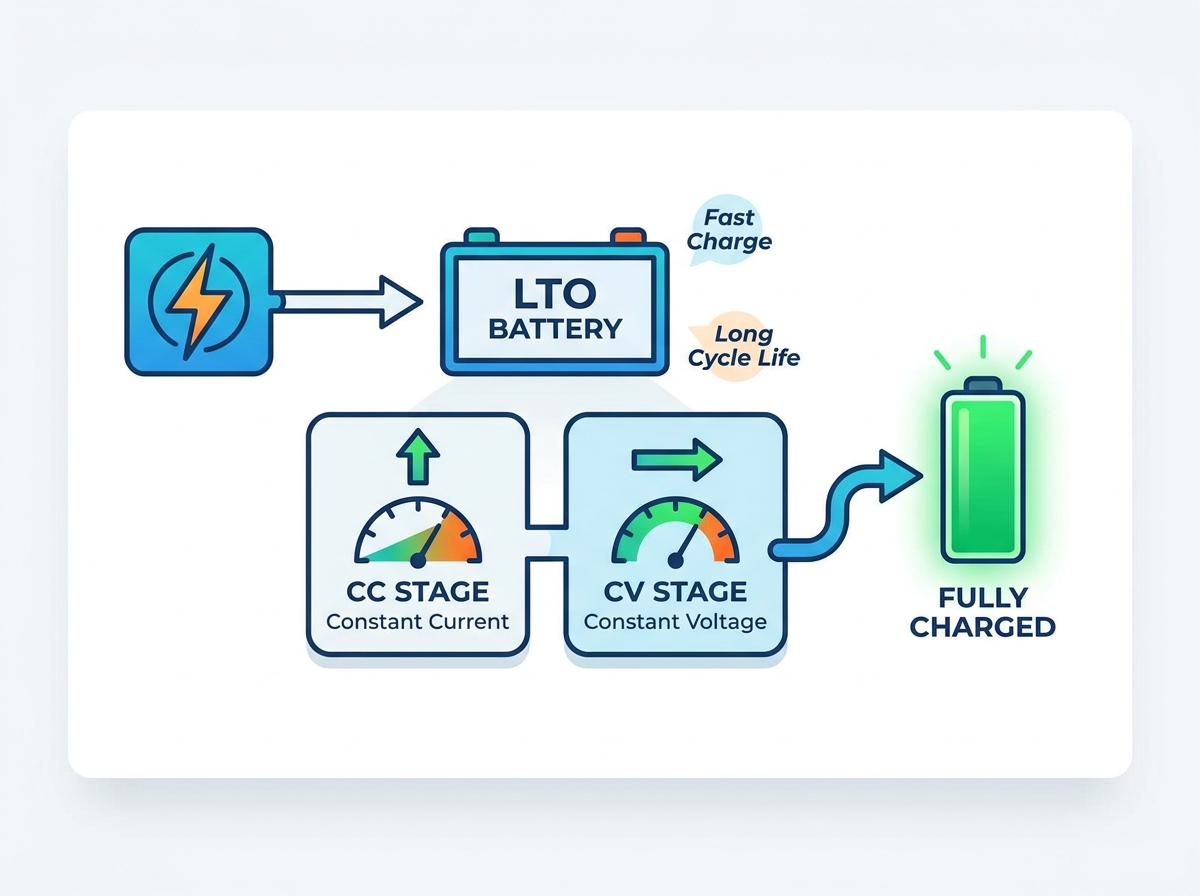

مراحل الشحن: يتطلب الشحن الآمن خوارزمية CC/CV (تيار ثابت / جهد ثابت) مصممة خصيصًا لتكوين السلسلة المحددة (على سبيل المثال، 5S أو 6S لأنظمة 12 فولت).
قدرات C-Rate العالية: يمكن لبطاريات LTO أن تقبل بأمان معدلات شحن مستمرة تتراوح من 5 إلى 10 درجات مئوية، مما يجعلها مثالية لتطبيقات التحول السريع، بشرط أن تكون الإدارة الحرارية ووصلات قضيب التوصيل كافية.
متطلبات النظام: الشاحن القابل للبرمجة ونظام إدارة المباني الخاص بـ LTO مع موازنة نشطة عالية التيار غير قابلة للتفاوض من أجل النشر على المدى الطويل والامتثال للسلامة.
تتطلب دورة الشحن الناجحة لبطارية LTO الوصول إلى الجهد المستهدف بدقة. يجب عليك الحفاظ على مستوى الصفر من الانفلات الحراري، والحفاظ على الحد الأدنى من دلتا الخلية، وتحسين الاحتفاظ بالسعة. نطاق الجهد التشغيلي لكيمياء LTO ضيق وصارم. يقع قطع التفريغ عند 1.5 فولت. جهد الراحة الاسمي هو 2.3 فولت. الحد الأقصى المطلق للشحن هو 2.8 فولت لكل خلية. يؤدي تجاوز 2.8 فولت إلى تدهور البنية الداخلية على الفور.
توجد اختلافات تجارية في السوق. غالبًا ما تُظهر الخلايا الأسطوانية SCiB وYinlong من Toshiba معلمات جهد اسمية وذروية مختلفة قليلًا. يعمل بعضها بجهد اسمي 2.4 فولت ويسمح بذروة تصل إلى 2.7 فولت أو 2.8 فولت. يجب عليك التحقق من هذه المعلمات عبر أوراق بيانات الشركة المصنعة قبل تطبيق أي تيار. تعتمد فيزياء الشحن السريع LTO على بنية بلورات الليثيوم تيتانات النانوية الموجودة على الأنود. هذا الهيكل يزيد من مساحة السطح بشكل كبير. فهو يسمح بدخول الإلكترون بسرعة ويمنع مشاكل طلاء الليثيوم الشائعة في بطاريات أنود الجرافيت أثناء الشحن عالي التيار.
يعتمد حساب تيارات الشحن الآمنة على تصنيف Ah للبطارية. يتطلب شحن بطارية 40Ah LTO عند درجة حرارة 5C مصدر شحن بقوة 200 أمبير. يجب عليك تحديد حجم الكابلات والموصلات الخاصة بك للتعامل مع هذا الحمل المستمر. يصبح تبديد الحرارة مصدر قلق رئيسي عند مستويات التيار هذه. إذا كانت قضبان التوصيل الخاصة بك أصغر من الحجم، فإن المقاومة ستولد تسخينًا موضعيًا، مما يؤدي إلى تحريف قراءات الجهد عند أطراف BMS وتعطيل دورة الشحن.
نرى العديد من حالات الفشل الميدانية الناجمة عن افتراض أن جميع كيمياء الليثيوم تتصرف بشكل مماثل تحت الحمل. يتمتع LTO بمنحنى تفريغ مسطح جدًا، لكن منحنى الشحن الخاص به يرتفع بشكل حاد عند الطرف العلوي. عندما تصل البطارية إلى 2.7V، تتغير المقاومة. يجب أن ينتقل الشاحن من التيار الثابت إلى الجهد الثابت على الفور لمنع تجاوز حد 2.8 فولت. وهذا يتطلب أجهزة شحن عالية الاستجابة.
تلعب الديناميكيات الحرارية أيضًا دورًا. في حين أن LTO يولد حرارة داخلية أقل من LiFePO4 أثناء شحن 1C، فإن دفعه إلى 5C أو 10C يغير المعادلة. تصبح المحطات نفسها مصدر الحرارة الأساسي. أنت بحاجة إلى مسافة كافية بين الخلايا الأسطوانية للسماح بتدفق الهواء المحيط. في العبوات المغلقة، تكون التهوية النشطة إلزامية للحفاظ على درجة الحرارة المحيطة أقل من 45 درجة مئوية أثناء دورات الشحن السريع.
يجب عليك تقييم الأجهزة المطلوبة لإنشاء نظام شحن LTO آمن وفعال. إن اختيار الشاحن المناسب يحدد العمر الافتراضي لحزمتك. أنت بحاجة إلى أجهزة شحن CC/CV قابلة للبرمجة. تعمل مصادر الطاقة الثابتة بشكل جيد من أجل اختبار DIY والموازنة الأولية للخلية. بالنسبة للتركيبات الدائمة، استخدم أجهزة الشحن الذكية التجارية ذات الملفات التعريفية المخصصة أو أجهزة الشحن المتخصصة الخاصة بـ LTO. سوف تقوم أجهزة شحن حمض الرصاص أو LiFePO4 المتوفرة في السوق بتدمير الخلايا.
يعد نظام إدارة المباني الخاص بـ LTO إلزاميًا. لا يمكن استخدام LiFePO4 BMS القياسي بسبب اختلاف قطع الجهد. أنت بحاجة إلى ضبط حماية الجهد الزائد (OVP) على 2.85 فولت إلى 2.9 فولت تقريبًا. يجب ضبط الحماية من انخفاض الجهد (UVP) على 1.5 فولت إلى 1.6 فولت. إذا لم يكن من الممكن برمجة نظام إدارة المباني (BMS) على هذه الحدود المحددة، فلا تستخدمه. يجب أن يتعامل نظام إدارة المباني (BMS) أيضًا مع التفريغ المستمر وتيارات الشحن لتطبيقك المحدد دون ارتفاع درجة حرارة الدوائر المتكاملة منخفضة المقاومة (MOSFET) الداخلية.
الموازنات النشطة مطلوبة لبنوك LTO. تقوم موازنات التحويل السلبية ببساطة بحرق الجهد الزائد على شكل حرارة، وهو أمر غير فعال وبطيء. تقوم الموازنات النشطة، سواء كانت سعوية أو حثية، بنقل الطاقة من خلية الجهد الأعلى إلى الخلية الأقل جهدًا. يعد هذا أمرًا بالغ الأهمية في التطبيقات ذات التيار العالي مثل صوت السيارة أو تخزين الطاقة الشمسية. تحتاج إلى إبقاء دلتا الخلايا أقل من 0.05 فولت. إذا اتسعت الدلتا، فسيقوم نظام إدارة المباني (BMS) بتشغيل OVP قبل الأوان، مما يترك بقية الحزمة مشحونة بأقل من قيمتها.
تتطلب أجهزة التوصيل البيني اختيارًا دقيقًا. غالبًا ما تقوم بربط قضبان التوصيل النحاسية بأطراف خلايا LTO المصنوعة من الألومنيوم. هذا يخلق خطر التآكل الجلفاني. يجب عليك استخدام مركبات مضادة للأكسدة مناسبة على جميع الأسطح المتزاوجة. توفر المحطات ثنائية المعدن أو قضبان التوصيل النحاسية المطلية بالنيكل أفضل موثوقية على المدى الطويل. قم بعزم كل صمولة وفقًا للمواصفات الدقيقة للشركة المصنعة باستخدام مفتاح عزم الدوران المُعاير. تتسبب التوصيلات السائبة في حدوث انخفاض في الجهد مما يؤدي إلى إرباك نظام إدارة المباني (BMS).
| المكونات | لمتطلبات مواصفات | ملاحظة التطبيق الميداني |
|---|---|---|
| شاحن | CC/CV قابل للبرمجة، بحد أقصى 2.8 فولت/خلية | يجب الانتقال إلى مرحلة السيرة الذاتية على الفور عند الجهد المستهدف. |
| نظام إدارة المباني | الأشعة فوق البنفسجية: 2.85 فولت، الأشعة فوق البنفسجية: 1.5 فولت | تأكد من تصنيف الدوائر المتكاملة منخفضة المقاومة (MOSFET) لأحمال 5C+ المستمرة. |
| موازن | نشط (بالسعة/الحثي)> 2A | مطلوب للحفاظ على دلتا <0.05 فولت أثناء الشحن السريع. |
| أشرطة التوصيل | النحاس المطلي بالنيكل أو ثنائي المعدن | تطبيق معجون مضاد للأكسدة لمنع التآكل الجلفاني. |
نقوم بتعيين خطوات شحن محددة مباشرةً لطول عمر البطارية وتوازن الخلايا ونتائج الأداء. إن تخطي أي من مراحل الإعداد هذه يضمن فشل الحزمة المبكر.
تتضمن الخطوة 1 التجميع الذاتي والموازنة الأولية للمقعد العلوي. هذه هي العملية الأكثر أهمية قبل إنشاء حزمة السلسلة. يجب عليك توصيل جميع الخلايا بالتوازي. استخدم مصدر طاقة مقاعد البدلاء لشحنها بقوة 2.8 فولت. يؤدي هذا إلى محاذاة حالة الشحن (SoC) عبر البنك بأكمله. إذا تخطيت هذا، فسوف تنجرف الخلايا على الفور تحت الحمل، وسيقوم نظام إدارة المباني (BMS) بإيقاف دورة الشحن قبل أن تصل العبوة إلى طاقتها الكاملة.
تتطلب الخطوة 2 فحص الخلية قبل الشحن. تحقق من جهد الراحة بعد الموازنة. التحقق من وجود تورم الخلايا الجسدية. افحص الأكمام العازلة بحثًا عن التمزقات أو علامات القوس. تحقق من عزم الدوران المناسب على جميع مسامير قضيب التوصيل لمنع المقاومة العالية. سوف يسخن المسمار السائب بسرعة أثناء شحن 100 أمبير، مما قد يؤدي إلى ذوبان الغلاف الطرفي.
تركز الخطوة 3 على ضبط معلمات CC/CV. احسب جهد الحزمة الصحيح بناءً على تكوين السلسلة الخاصة بك. بالنسبة لحزمة 5S، اضرب 5 في 2.8 فولت للحصول على جهد شحن أقصى يبلغ 14.0 فولت. بالنسبة لحزمة 6S، اضرب 6 في 2.8 فولت للحصول على جهد شحن أقصى يبلغ 16.8 فولت. اضبط مرحلة السيرة الذاتية للشاحن لتتناسب مع هذه الفولتية المستهدفة بالضبط. اضبط التيار المطلوب لمرحلة CC بناءً على مقياس السلك وتقييم BMS.
الخطوة 4 هي تنفيذ مرحلة التيار الثابت (CC). راقب مرحلة الشحن بالجملة حيث تمتص البطارية الحد الأقصى من التيار المبرمج. مشاهدة درجات الحرارة المحيطة والطرفية عن كثب. استخدم مقياس الحرارة بالأشعة تحت الحمراء لمسح أشرطة التوصيل. إذا تجاوزت درجة حرارة أي توصيل 60 درجة مئوية، فأوقف الشحن على الفور وتحقق من عزم الدوران وسطح التلامس.
تتضمن الخطوة 5 إدارة مرحلة الجهد الثابت (CV). راقب الاستدقاق الحالي عندما تصل البطارية إلى الجهد المستهدف. تأكد من مشاركة الموازنات النشطة لـ BMS. يجب أن تنشط أضواء المؤشر الموجودة على لوحة الموازن. تأكد من أن BMS لا يؤدي قبل الأوان إلى OVP بسبب خلية واحدة منجرفة. إذا حدث ذلك، فهذا يعني أن رصيدك الأعلى الأولي لم يكن كافيًا.
يجب عليك تكييف مبادئ فرض رسوم LTO عبر حالات الاستخدام الاستهلاكي والتجاري المختلفة. تتطلب قابلية التوسع وتكامل النظام تعديلات محددة في الجهد.
يمثل شحن السيارات والمولدات الكهربائية في أنظمة 12 فولت/14 فولت تحديات فريدة من نوعها. يجب عليك تقييم المفاضلات الميكانيكية والكهربائية لتكوينات 5S (14.0 فولت كحد أقصى) مقابل تكوينات 6S (16.8 فولت كحد أقصى) لاستبدال بطارية السيارة أو الصوت. مشكلة عدم تطابق المولد كبيرة. ينتج مولد التيار الكهربائي ما يقرب من 13.8 فولت إلى 14.4 فولت. سيؤدي هذا إلى انخفاض شحن حزمة 6S، مما يترك الخلايا عند 2.3 فولت تقريبًا، وهو ما يمثل سعة 40-50٪ فقط. على العكس من ذلك، من المحتمل أن يتم شحن حزمة 5S بشكل زائد إذا كان المولد غير منظم ويرتفع فوق 14.0 فولت.
يتطلب الحل منظمات جهد خارجية أو شواحن قابلة للبرمجة من DC إلى DC. تعمل هذه الأجهزة على توصيل مخرجات مولد التيار المتردد بأمان إلى المتطلبات الصارمة للكيمياء LTO. يأخذ شاحن DC-to-DC جهد المولد المتقلب ويخرج ملف تعريف CC/CV نظيفًا ومنظمًا مصممًا لحزمة 5S أو 6S الخاصة بك. وهذا يحمي كلاً من النظام الكهربائي للسيارة وبنك البطارية.
تتطلب وحدات التحكم في الشحن بالطاقة الشمسية برمجة دقيقة لتخزين LTO خارج الشبكة. سواء كنت تستخدم MPPT أو PWM، يجب عليك إنشاء ملف تعريف مستخدم مخصص. اضبط جهد الحجم والامتصاص على الحد الأقصى المحسوب (على سبيل المثال، 14.0 فولت لـ 5S). اضبط جهد التعويم على مستوى أقل قليلاً، حوالي 13.5 فولت لحزمة 5S، لمنع التدوير الصغير المستمر عند ذروة الجهد المطلق. تعطيل المعادلة تماما. ستؤدي المعادلة إلى دفع الجهد إلى ما هو أبعد من 2.8 فولت لكل خلية وتدمير الحزمة.
عند دمج بطارية LTO في الآلات الثقيلة أو أنظمة UPS الصناعية، غالبًا ما تعمل البنية التحتية للشحن بجهد 48 فولت أو أعلى. يتطلب هذا تكوين 20S أو 22S. تنطبق نفس القواعد، لكن متطلبات الموازنة النشطة تصبح أكثر صرامة. تحتوي حزمة 22S على 22 نقطة محتملة لانحراف الجهد. أنت بحاجة إلى موازنات نشطة عالية التيار قادرة على نقل 5 أمبير أو أكثر بين الخلايا للحفاظ على محاذاة الحزمة أثناء دورات الشحن الصناعية السريعة.
تحقق دائمًا من سلامة مجموعة الأسلاك الخاصة بك. يمكن أن تؤدي الاهتزازات عالية التردد في البيئات الصناعية أو السيارات إلى فك البراغي الطرفية بمرور الوقت. قم بتنفيذ جدول صيانة لإعادة عزم الدوران لجميع التوصيلات كل ستة أشهر. استخدم سائل قفل الخيط على البراغي الطرفية إذا كانت البيئة قاسية بشكل خاص. إذا كنت بحاجة إلى مساعدة في تكوين نظام واسع النطاق، فيمكنك ذلك اتصل بنا للحصول على الدعم الفني.
يتطلب شحن بطارية LTO بأمان أكثر من مجرد اختيار الشاحن الصحيح. يتطلب جهد الخلية المنخفض، والقدرة الاستثنائية على الشحن السريع، ودورة الحياة الطويلة نظام شحن مصمم خصيصًا لكيمياء تيتانات الليثيوم بدلاً من ملفات أيون الليثيوم القياسية أو LiFePO4.
يعمل شاحن CC/CV القابل للبرمجة، ونظام إدارة المباني المتوافق مع LTO، والتوازن النشط الفعال معًا للحفاظ على كل خلية ضمن نافذة التشغيل الضيقة الخاصة بها مع الحفاظ على الأداء على المدى الطويل. وبنفس القدر من الأهمية، يصبح الحجم المناسب للكابلات، والوصلات الكهربائية الآمنة، والإدارة الحرارية، والتكوين الدقيق للنظام أمرًا بالغ الأهمية بشكل متزايد مع ارتفاع تيارات الشحن.
سواء تم استخدام البطارية في أنظمة السيارات، أو تخزين الطاقة الشمسية، أو المعدات الصناعية، أو مشاريع DIY، فإن الشحن الناجح يعتمد على التعامل مع حزمة البطارية كنظام كامل بدلاً من التركيز على المكونات الفردية. تعد مطابقة بنية الشحن مع الخصائص الكهربائية للبطارية هي الطريقة الأكثر فعالية لتحقيق أقصى قدر من السلامة والموثوقية وعمر الخدمة.
ج: لا، تستهدف شواحن الليثيوم أيون القياسية 4.2 فولت لكل خلية. سيؤدي هذا إلى زيادة الشحن بشدة وتدمير خلية LTO، التي لديها أقصى جهد شحن صارم يبلغ 2.8 فولت.
ج: يضمن التوازن العلوي أن تبدأ جميع الخلايا بنفس حالة الشحن بالضبط. وهذا يمنع الخلايا الفردية من الوصول إلى حد الحماية من الجهد الزائد قبل شحن العبوة بالكامل.
ج: يؤدي تجاوز الحد الأقصى البالغ 2.8 فولت إلى حدوث ضرر لا يمكن إصلاحه للهيكل الداخلي. وهذا يؤدي إلى فقدان سريع للقدرة، وتورم جسدي، وفشل كامل للخلية.
ج: نعم. تقبل كيمياء LTO تيارات الشحن العالية في درجات حرارة منخفضة للغاية، غالبًا ما تصل إلى -30 درجة مئوية، دون المعاناة من مشكلات طلاء الليثيوم التي تدمر بطاريات الليثيوم الأخرى.
ج: نعم. تنجرف خلايا LTO في الجهد مع مرور الوقت. تقوم الموازنات النشطة بإعادة توزيع الطاقة بين الخلايا للحفاظ على دلتا الجهد الكهربي، مما يضمن سعة الحزمة المثالية ويمنع إيقاف تشغيل BMS.
ج: يجب عليك استخدام شاحن DC-to-DC قابل للبرمجة. يتقلب مولد التيار المتردد ويمكن أن يزيد من تكلفة حزمة 5S. يقوم شاحن DC-to-DC بتنظيم الإخراج إلى حد أقصى آمن يبلغ 14.0 فولت.
