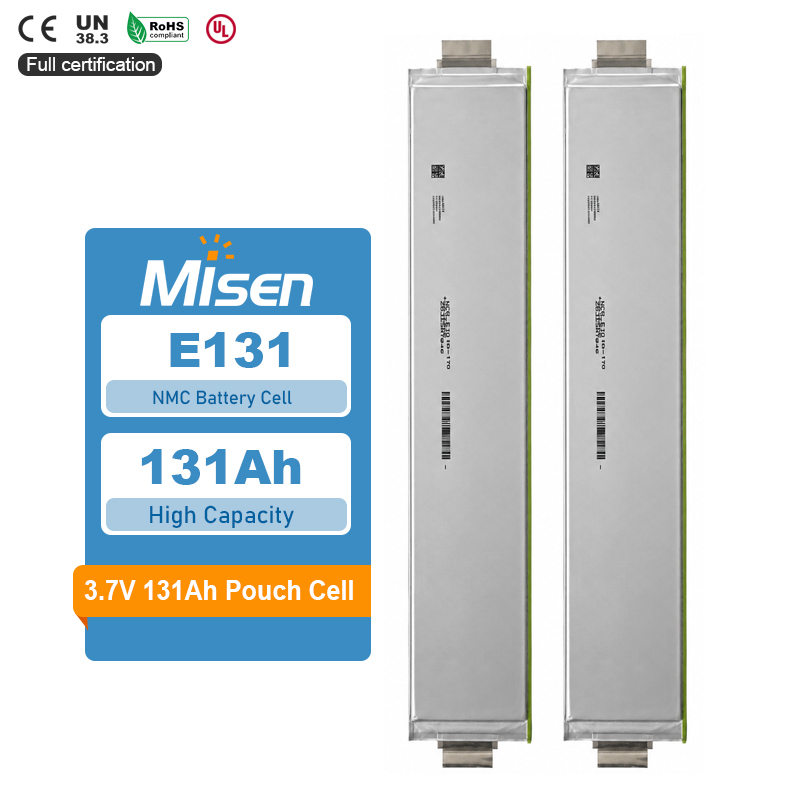

LG E131B, təqdim edilən əlavə məlumatda 131 Ah nominal tutum, 3,67 V nominal gərginlik və 480 Vt nominal enerji ilə qeyd olunan təkrar doldurulan NCM litium-ion çanta hüceyrəsidir. Mənbə tövsiyə olunan 130 A və 260 A yükləmə və boşalma cərəyanlarını, üstəgəl aktiv soyutma tələb edən qısamüddətli məhdudiyyətləri verir. MisenBattery hüceyrələri təchiz edir və təsdiqlənmiş əməliyyat limitləri, uyğun qoruma və təsdiqlənmiş istilik və mexaniki inteqrasiya ilə fərdi paket qiymətləndirməsini dəstəkləyir.
01
131 Ah Nominal Tutum və 480 Wh Siyahıda Enerji
Təqdim olunan məlumatlarda 3,67 V nominal gərginlikdə 131 Ah nominal gücü və 480 Wh nominal enerji göstərilir. Gərginliyi tutumla çarparaq, sadalanan enerjiyə yaxın olan 480,77 Wh verir. Bu dəyərlər qablaşdırmanın ilkin ölçüsünü dəstəkləyir, eyni zamanda çatdırılma gücü və enerji nəzərdə tutulan yük, temperatur və gərginlik pəncərəsi altında yoxlanılmalıdır.
02
4.2–2.8 V Siyahıda göstərilən əməliyyat son nöqtələri
Əlavə məlumatlar 4,2 V tam doldurma gərginliyini və 2,8 V boşalma kəsilməsini verir. Bu son nöqtələr şarj cihazı və BMS qiymətləndirilməsi üçün istinad təmin edir. Yekun parametrlər ölçmə dəqiqliyini, hüceyrə balansını, temperaturu və istehsalçının təsdiq edilmiş tələblərini, paket səviyyəsində müvafiq həddən artıq yükləmə və həddindən artıq boşalma qorunmasını nəzərə almalıdır.
03
130 A Tövsiyə olunan şarj cərəyanı
Tövsiyə olunan doldurma cərəyanı 130 A, 1C kimi təsvir edilmişdir. 260 A ayrı maksimum qısamüddətli yük cərəyanı aktiv soyutma tələb edir, lakin heç bir müddət təmin edilmir. Paket dizaynında daha yüksək cərəyanı qəbul etməzdən əvvəl bu limitləri fərqli saxlayın və doldurma prosedurunu, icazə verilən müddəti, SOC diapazonunu və soyutma tələblərini təsdiqləyin.
04
260 A Tövsiyə olunan Atqı və Qısamüddətli 650 A
Təchiz edilən tövsiyə olunan axıdma cərəyanı 260 A, 2C etiketlidir. Maksimum qısamüddətli boşalma aktiv soyutma ilə 10 saniyədən az müddətə 5C etiketli 650 A kimi qeyd edilmişdir. Bu şərti qısamüddətli limitdir; ilkin temperatur, SOC, bərpa vaxtı və təkrarlama intervalı, tətbiqin iş dövrü qurmazdan əvvəl təsdiq tələb edir.
05

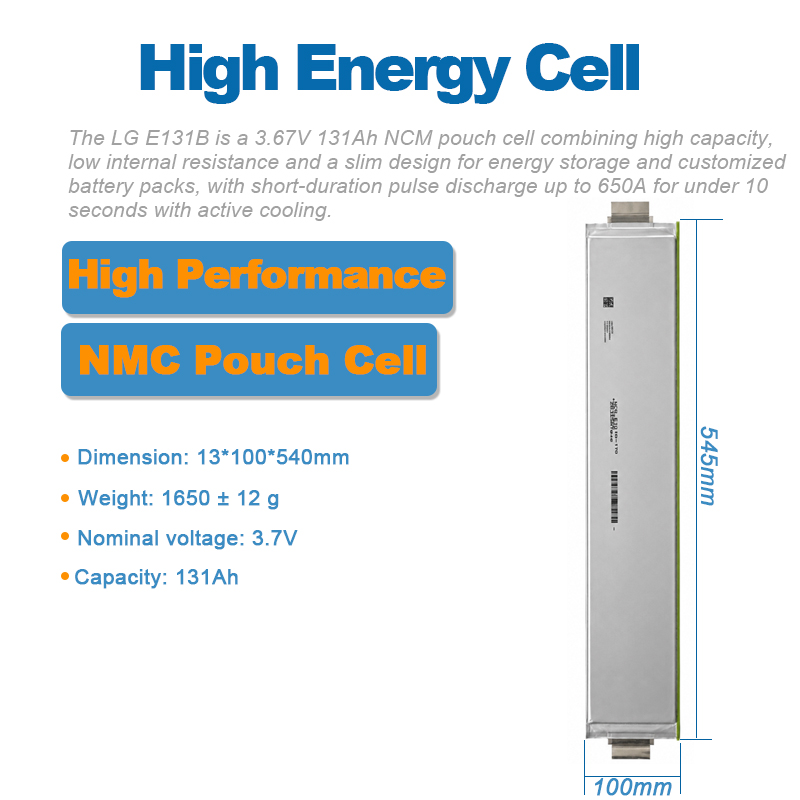

Paket Düzeni üçün Gövdə və Kontakt Ölçüləri
Təchiz edilən bədən ölçüləri kontaktlar istisna olmaqla, qalınlığı, eni və uzunluğu 13 × 100 × 540 mm-dir. Ümumi uzunluq 610 mm və çəkisi 1650 q olaraq verilmişdir. Kontaktın uzunluğu və eni 30 və 45 mm olaraq göstərilir; Boşluqları, şinləri və ya alətləri tamamlamadan əvvəl ölçülü rəsm və əlaqə quruluşunu yoxlayın.
06
Müəyyən edilmiş Şərtlərlə Hesablanmış Tutum Testi
Təchiz edilmiş sınaq 40 A-da 136,58 Ah və 4,2-2,8 V boşalma diapazonunda +18°C-də olduğunu bildirir. Bu nəticə 131 Ah nominal reytinqdən ayrı qalmalı və zəmanətli minimum kimi təqdim edilməməlidir. Daxil olan yoxlama və qablaşdırma kvalifikasiyası razılaşdırılmış sınaq metodundan və tədarük olunan partiyanın nümayəndəsi hüceyrələrindən istifadə etməlidir.
Fərdi batareya paketi tətbiqləri: MisenBattery LG E131B hüceyrələrini təchiz edir və tətbiqin yoxlanılması və təqdim edilmiş reytinqlərin təsdiqlənməsi şərti ilə mobillik, sənaye avadanlığı və enerji saxlama layihələri üçün fərdi paket qiymətləndirməsini dəstəkləyir. İnteqrasiya uyğun BMS, qoruyucu qoruma, gərginlik və temperaturun təyini, təsdiqlənmiş qaynaq və qarşılıqlı əlaqə prosesləri, izolyasiya, hüceyrələr arası məsafə, şişməyə icazə və istilik və mexaniki dizaynı əhatə etməlidir. Göstərilən maksimum qısamüddətli cərəyanlar üçün aktiv soyutma tələb olunur. Xüsusi hüceyrə, qablaşdırma və göndərmə üçün müvafiq CE, UN38.3, RoHS və UL sənədlərini təsdiqləyin; sertifikatlaşdırma statusu verilən parametr cədvəli ilə müəyyən edilmir.
