الليثيوم أيون على نطاق واسع في أنظمة البطاريات الحديثة بفضل خلايا أكياس تُستخدم كثافتها العالية للطاقة وبنيتها خفيفة الوزن وعامل شكلها المرن . توجد بشكل شائع في تطبيقات مثل السيارات الكهربائية (EVs)، وأنظمة تخزين الطاقة (ESS)، وبطاريات الطائرات بدون طيار، والمعدات الصناعية عالية الأداء..
ومع ذلك، يواجه العديد من الشركات المصنعة لحزم البطاريات ومتكاملي الأنظمة سؤالًا شائعًا عند العمل مع خلايا الحقيبة لأول مرة:
'إذا كانت تسمى خلية كيسية، فلماذا يجب ضغطها عند تجميعها في وحدة بطارية؟''
على عكس الخلايا الأسطوانية أو المنشورية، لا تحتوي الخلايا الحقيبةية على غلاف معدني صلب. وبدلاً من ذلك، فإنها تعتمد على الضغط الميكانيكي الخارجي للحفاظ على السلامة الهيكلية والاستقرار الكهروكيميائي على المدى الطويل.
في هذه المقالة، نستكشف المبادئ الكهروكيميائية والاعتبارات الهندسية وراء ضغط خلايا الحقيبة، ونشرح سبب أهمية قوة التحميل المسبق المناسبة لتصميم حزمة بطارية الليثيوم الحقيبة الموثوقة.
أثناء دورات الشحن والتفريغ، تنتقل أيونات الليثيوم بين الكاثود والأنود. عندما تدخل أيونات الليثيوم في أنود الجرافيت أثناء الشحن، تتوسع طبقات الجرافيت قليلاً. أثناء التفريغ، يتقلص الهيكل.
يشار عادة إلى هذا التوسع والانكماش الدوري باسم تأثير تنفس البطارية.
في الخلايا الجرابية، يؤدي سلوك التنفس هذا إلى تغيرات صغيرة ولكن متكررة في سمك البطارية طوال عمر البطارية.
إذا لم يتم تطبيق أي ضغط خارجي:
التوسع والانكماش المتكرر يمكن أن يسبب التعب الميكانيكي
قد تنفصل المواد النشطة جزئيًا عن المجمعات الحالية
تزداد المقاومة الداخلية تدريجياً
تسارع تدهور القدرات
مع مرور الوقت، يمكن لهذه التأثيرات أن تقلل بشكل كبير من عمر دورة وحدة البطارية.
إن تطبيق قوة التحميل المسبق المتحكم فيها يحافظ على طبقات القطب الكهربائي مكدسة بإحكام، مما يضمن اتصالًا مستقرًا بين:
المواد الفعالة
جامعي الحالي
فواصل
ويساعد هذا في الحفاظ على أداء كهروكيميائي ثابت عبر آلاف الدورات.
داخل خلية الحقيبة، يتم ترتيب الطبقات الداخلية عادةً باستخدام هياكل إلكترودات مكدسة أو ملفوفة.
على عكس الخلايا المنشورية ذات الأغطية الصلبة المصنوعة من الألومنيوم، تعتمد الخلايا الأكياسية بشكل كامل على هيكل الوحدة الخارجية لتحقيق الاستقرار الميكانيكي.
بدون ضغط ضغط كافٍ:
قد تتشكل فجوات صغيرة بين طبقات القطب
يصبح توزيع المنحل بالكهرباء غير متساو
تزداد كثافة التيار المحلي
تزيد هذه الظروف بشكل كبير من خطر طلاء الليثيوم على سطح الأنود.
طلاء الليثيوم يمكن أن يسبب العديد من المشاكل الخطيرة:
فقدان سريع للقدرة
زيادة المقاومة الداخلية
تشكيل التشعبات الليثيوم
اختراق الفاصل المحتمل والهروب الحراري
الضغط المناسب يضمن:
اتصال طبقة موحدة
توزيع مستقر للكهارل
حتى الكثافة الحالية عبر سطح القطب
وهذا يقلل بشكل كبير من خطر طلاء الليثيوم ويحسن السلامة والموثوقية على المدى الطويل.
تمثل الإدارة الحرارية تحديًا رئيسيًا في أنظمة بطاريات الليثيوم عالية الطاقة.
تبدد الخلايا الحقيبةية الحرارة في المقام الأول من خلال التوصيل السطحي الكبير ، مما يعني أن النقل الحراري الفعال يعتمد على الاتصال الجيد بالسطح.

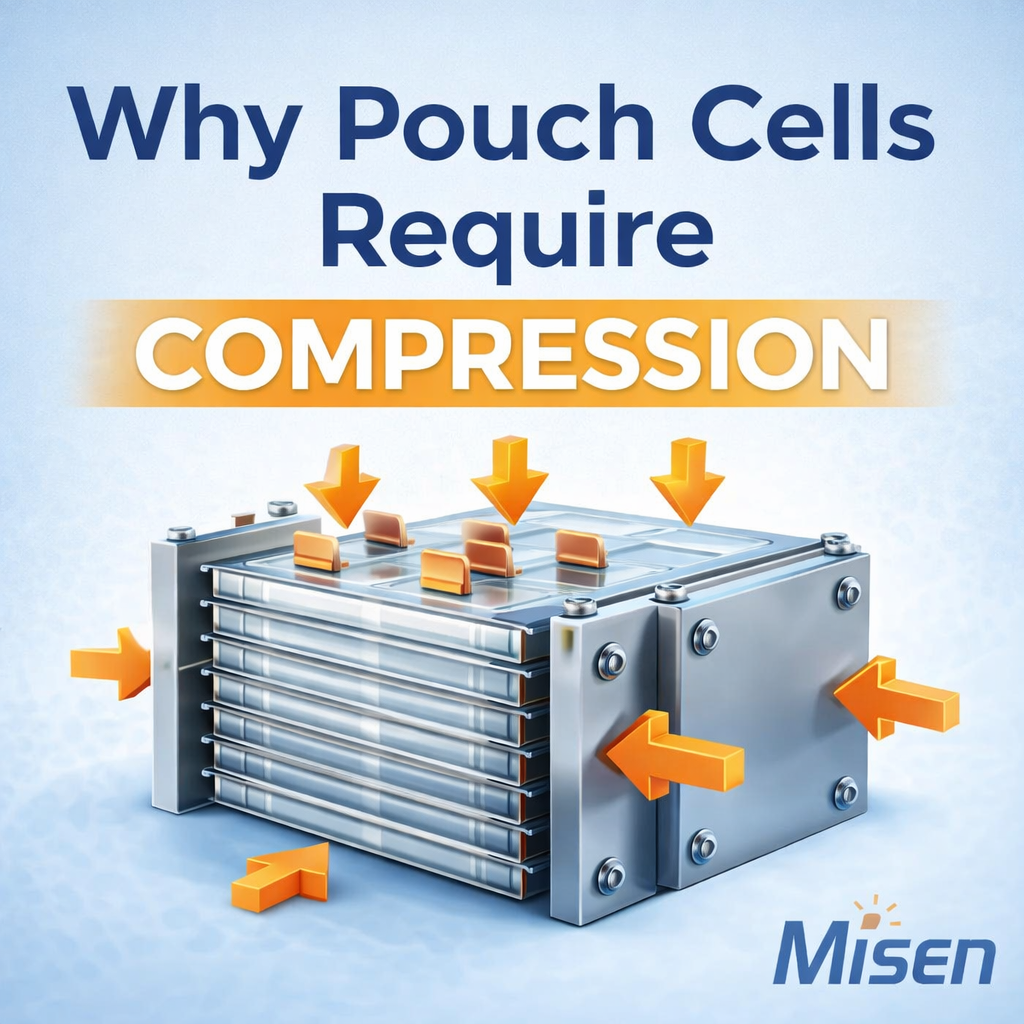

في العديد من تصميمات حزمة بطارية الحقيبة، يتم استخدام هياكل الضغط مثل:
لوحات نهاية الألومنيوم
إطارات الضغط
قضبان التعادل أو البراغي
تستخدم للحفاظ على ضغط موحد عبر كومة الخلية.
يساعد الضغط على التخلص من مقاومة الواجهة الحرارية بين:
أسطح خلايا الحقيبة
الوسادات الحرارية أو ألواح التبريد
ألواح التبريد السائلة أو المشتتات الحرارية
وسائل الاتصال الأفضل:
نقل الحرارة بشكل أسرع
توزيع أكثر تجانسًا لدرجة الحرارة
تقليل الضغط الحراري أثناء التشغيل عالي التيار
بالنسبة لتطبيقات مثل مجموعات بطاريات المركبات الكهربائية أو بطاريات الطائرات بدون طيار ، يمكن أن يؤدي ذلك إلى إطالة عمر دورة النظام والسلامة التشغيلية بشكل كبير.
مثل جميع بطاريات الليثيوم أيون، قد تولد الخلايا الحقيبةية كميات صغيرة من الغاز أثناء ركوب الدراجات على المدى الطويل، خاصة في ظل درجات الحرارة المرتفعة أو الظروف الحالية العالية.
نظرًا لأن خلايا الأكياس تستخدم عبوات مغلفة بالألمنيوم ، فهي أكثر عرضة للتورم المرئي مقارنةً بتنسيقات الخلايا الصلبة.
إذا لم تتم السيطرة على التورم:
يمكن أن تتشكل جيوب الغاز داخل الخلية
النقل الأيوني يصبح غير متساو
تصبح التفاعلات الكهروكيميائية غير مستقرة
ترتفع المعاوقة الداخلية بسرعة
في الحالات الشديدة، قد يؤدي التورم المفرط إلى إتلاف غشاء الحقيبة الرقائقي.
تساعد هياكل الضغط المناسبة على:
الحفاظ على اتصال القطب الموحد
توجيه تراكم الغاز نحو المناطق العازلة المعينة
منع تشكل فقاعات الغاز في المناطق النشطة
وهذا يقلل من خطر تدهور الأداء والتشوه الميكانيكي.
في التصميم العملي لوحدة بطارية خلية الحقيبة ، يجب تحسين قوة الضغط بعناية.
الضغط الزائد يمكن أن يضر:
علامات التبويب والمجمعات الحالية
هياكل القطب الداخلي
فيلم صفح الألومنيوم
ومن ناحية أخرى، فإن الضغط غير الكافي يؤدي إلى المشكلات المذكورة أعلاه.
بالنسبة لمعظم وحدات خلايا كيس الليثيوم:
قوة التحميل المسبق الأولية:
حوالي 0.05 ميجا باسكال – 0.3 ميجا باسكال
حد الضغط في نهاية العمر:
يجب أن يأخذ في الاعتبار تورم الخلايا على المدى الطويل لتجنب الإجهاد الميكانيكي الزائد.
تعتمد القيم الفعلية على عدة عوامل:
كيمياء الخلية (NMC، LFP، إلخ.)
سمك الخلية وقدرتها
مكدسة مقابل تصميم خلايا الجرح
نطاق درجة حرارة التشغيل
التصميم الهيكلي للوحدة
يتحقق مهندسو حزم البطاريات عادةً من نطاق الضغط الأمثل من خلال المحاكاة الميكانيكية واختبار دورة الحياة.
بالمقارنة مع البطاريات الأسطوانية والمنشورية، توفر الخلايا الحقيبةية العديد من المزايا:
كثافة طاقة وزنية أعلى
استغلال أفضل للمساحة
تصميم وحدة مرنة
ومع ذلك، فإن هذه الفوائد تأتي مع شرط واحد مهم:
هيكل ضغط مصمم بشكل صحيح.
في تطبيقات العالم الحقيقي مثل:
المركبات الكهربائية
أنظمة تخزين الطاقة
بطاريات الطائرات بدون طيار
المعدات الصناعية
يؤثر تصميم الضغط بشكل مباشر على:
دورة الحياة
أمان
الأداء الحراري
موثوقية طويلة المدى
تعد خلايا الحقيبة واحدة من أكثر تنسيقات بطاريات الليثيوم أيون الواعدة لأنظمة الطاقة من الجيل التالي. لكن عبواتها الناعمة تعني أن التصميم الميكانيكي يصبح جزءًا من النظام الكهروكيميائي.
لا يعد الضغط مجرد تفاصيل هيكلية، بل إنه متطلب هندسي بالغ الأهمية يضمن الأداء المستقر والسلامة وطول العمر.
في Misen Power ، ندعم الشركات المصنعة للبطاريات العالمية والمتكاملة وشركاء تصنيع المعدات الأصلية من خلال توفير:
خلايا كيس الليثيوم عالية الجودة من الدرجة A
المخصصة دعم تصميم وحدة البطارية
رؤى هندسية لتكامل حزمة البطارية
إذا كنت تقوم بتصميم حزمة أو وحدة بطارية خلية كيسية ، فيمكن لفريقنا مساعدتك في اختيار الخلايا المناسبة وتحسين التصميم الهيكلي لمشروعك.
