Die chemie van litiumtitanaatoksied (LTO) verskil fundamenteel van standaard litiumioon- of LiFePO4-selle. Dit lewer ongeëwenaarde ladingaanvaardingskoerse en uiterste lae-temperatuur werkverrigting. Nywerheidstandaardformulerings, soos Toshiba se SCiB (Super Charge Ion Battery)-tegnologie, werk op unieke spanningsdrempels. Die toepassing van standaard litium-laaiprofiele op 'n LTO-battery skep 'n hoë risiko van katastrofiese stelselwanpassing, toerustingonderbreking of vinnige seldegradasie.
LTO-selle hanteer uiters vinnige laai goed. Hulle bereik dikwels 'n 80%-toestand van lading in 10 tot 15 minute. Onbehoorlike spanningsregulering, 'n gebrek aan selbalansering, of verkeerde reekspassing sal egter hul lewensduur van meer as 20 000 sikluse ernstig bekort. Jy benodig 'n pasgemaakte laaiargitektuur om dit te voorkom. Dit sluit spesifieke Konstante Stroom/Konstante Spanning (CC/CV) profiele, toegewyde batterybestuurstelsels (BMS) en aktiewe balanseerders in. Hierdie komponente maksimeer werkverrigting veilig oor selfdoen-, motor- en industriële toepassings.
Spanningspesifikasies: Individuele LTO-selle het tipies 'n nominale spanning van 2.3V–2.4V en 'n maksimum ladingspanning van 2.8V. Die toepassing van standaard 3.2V/3.6V litiumprofiele sal onomkeerbare skade veroorsaak.

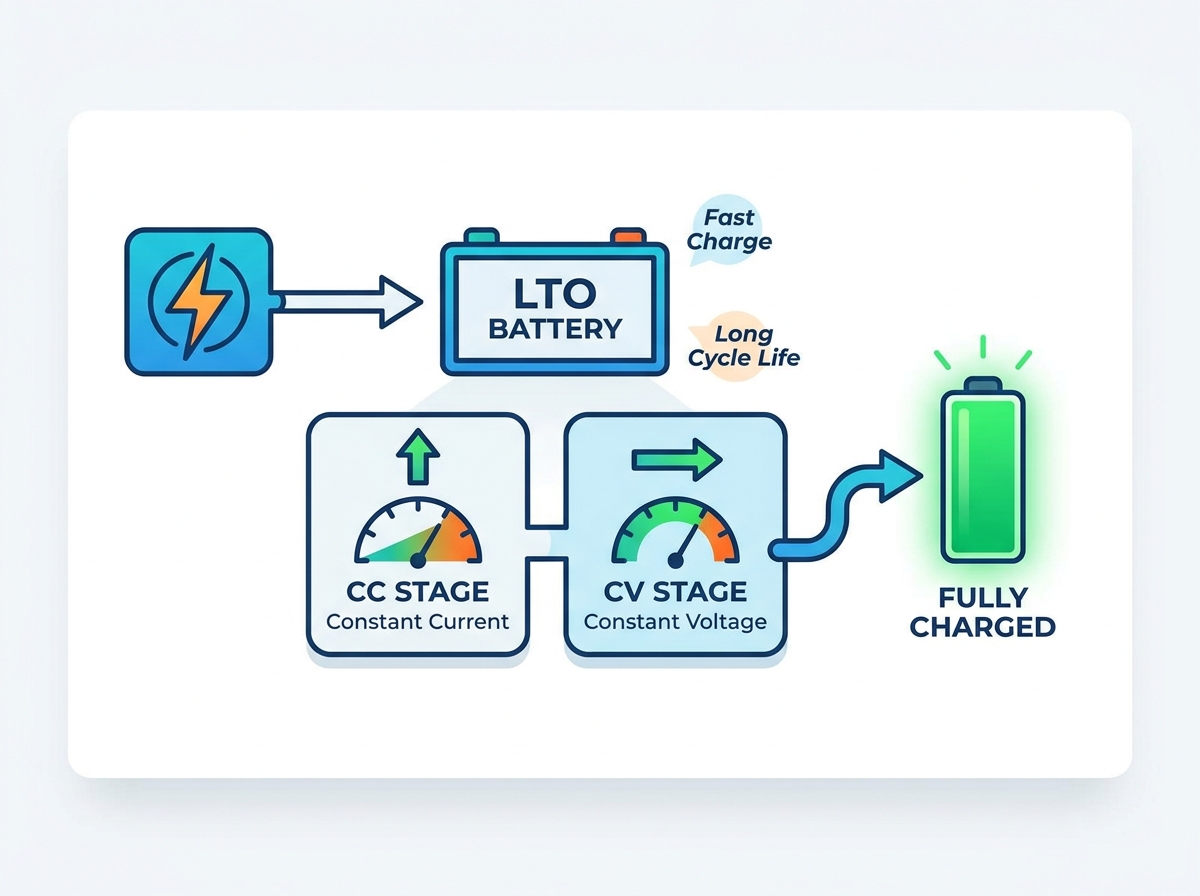

Laaifases: Veilige laai vereis 'n streng CC/CV (Konstante Stroom / Konstante Spanning) algoritme wat aangepas is vir die spesifieke reekskonfigurasie (bv. 5S of 6S vir 12V-stelsels).
Hoë C-tempo-vermoëns: LTO-batterye kan veilig deurlopende laaitempo's van 5C tot 10C aanvaar, wat hulle ideaal maak vir vinnige omdraaitoepassings, mits termiese bestuur en railverbindings voldoende is.
Stelselvereistes: 'n Programmeerbare laaier en 'n LTO-spesifieke BMS met 'n hoë-amperage aktiewe balansering is ononderhandelbaar vir langtermyn-ontplooiing en veiligheidsnakoming.
'n Suksesvolle laaisiklus vir 'n LTO-battery vereis dat die teikenspanning presies geslaan word. Jy moet nul termiese weghol handhaaf, die seldelta minimaal hou en kapasiteitsbehoud optimaliseer. Die operasionele spanningsreeks van LTO-chemie is smal en streng. Die ontladingsafsnypunt sit op 1.5V. Die nominale russpanning is 2.3V. Die absolute maksimum ladingsdrempel is 2,8V per sel. As jy verby 2.8V druk, word die interne struktuur onmiddellik afgebreek.
Kommersiële variasies bestaan in die mark. Toshiba se SCiB en Yinlong silindriese selle toon dikwels effens verskillende nominale en piekspanningsparameters. Sommige werk teen 'n nominale 2.4V en laat tot 2.7V of 2.8V piek toe. U moet hierdie parameters via vervaardigerdatablaaie verifieer voordat u enige stroom toepas. Die fisika van vinnig laai LTO maak staat op die litium-titanaat nanokristalstruktuur op die anode. Hierdie struktuur vergroot die oppervlakte massief. Dit laat vinnige elektrontoegang toe en voorkom die litiumplateringsprobleme wat algemeen voorkom in grafiet-anodebatterye tydens hoëstroomlaai.
Die berekening van veilige laaistrome hang af van die battery se Ah-gradering. Om 'n 40Ah LTO-battery teen 5C te laai, vereis 'n 200-A-laaibron. Jy moet die grootte van jou kabels en verbindings hê om hierdie aaneenlopende las te hanteer. Hitteafvoer word 'n primêre bekommernis by hierdie stroomsterktevlakke. As jou rails ondermaats is, sal die weerstand gelokaliseerde verwarming skep, wat die spanninglesings by die BMS-terminale skeeftrek en die laaisiklus ontwrig.
Ons sien baie veldfoute wat veroorsaak word deur aan te neem dat alle litiumchemie op dieselfde manier onder las optree. LTO het 'n baie plat ontladingskromme, maar sy ladingkromme spits skerp aan die bokant. Wanneer die sel 2.7V bereik, verander die weerstand. Die laaier moet onmiddellik van konstante stroom na konstante spanning oorskakel om te voorkom dat die 2.8V-limiet oorskry word. Dit vereis hoogs responsiewe laai hardeware.
Termiese dinamika speel ook 'n rol. Terwyl LTO minder interne hitte genereer as LiFePO4 tydens 'n 1C-lading, verander dit die vergelyking deur dit na 5C of 10C te druk. Die terminale self word die primêre hittebron. Jy benodig voldoende spasiëring tussen silindriese selle om omgewingslugvloei toe te laat. In verseëlde omhulsels is aktiewe ventilasie verpligtend om die omgewingstemperatuur onder 45°C te hou tydens vinnige laaisiklusse.
U moet die hardeware evalueer wat benodig word om 'n veilige, doeltreffende LTO-laai-ekosisteem te bou. Die keuse van die regte laaier bepaal die lewensduur van jou pakkie. Jy benodig programmeerbare CC/CV-laaiers. Bankkragtoevoer werk goed vir DIY-toetsing en aanvanklike sel-top-balansering. Vir permanente installasies, gebruik kommersiële slimlaaiers met pasgemaakte profiele of gespesialiseerde LTO-spesifieke laaiers. Van die rak af loodsuur- of LiFePO4-laaiers sal die selle vernietig.
'n LTO-spesifieke BMS is verpligtend. 'n Standaard LiFePO4 BMS kan nie gebruik word nie as gevolg van verskillende spanningsonderbrekings. Jy benodig oorspanningbeskerming (OVP) wat op ongeveer 2.85V tot 2.9V gestel is. Onderspanningbeskerming (UVP) moet op 1,5V tot 1,6V gestel word. As die BMS nie op hierdie presiese drempels geprogrammeer kan word nie, moenie dit gebruik nie. Die BMS moet ook die deurlopende ontladings- en laaistrome van jou spesifieke toepassing hanteer sonder om sy interne MOSFET's te oorverhit.
Aktiewe balanseerders word vereis vir LTO-banke. Passiewe shunt-balanseerders verbrand eenvoudig oortollige spanning as hitte, wat ondoeltreffend en stadig is. Aktiewe balanseerders, hetsy kapasitief of induktief, dra energie van die hoogste spanningsel na die laagste oor. Dit is van kritieke belang in hoë-amperage toepassings soos motor klank of sonkrag berging. Jy moet seldeltas onder 0.05V hou. As die delta verbreed, sal die BMS OVP voortydig aktiveer, wat die res van die pak onderlaai laat.
Interkonneksie hardeware vereis noukeurige keuse. Jy verbind dikwels koperrails aan aluminium LTO-selterminale. Dit skep 'n risiko van galvaniese korrosie. Jy moet toepaslike anti-oksidasie verbindings op alle paringsoppervlaktes gebruik. Bi-metaal terminale of vernikkelde koper rails bied die beste langtermyn betroubaarheid. Draai elke moer volgens die vervaardiger se presiese spesifikasie met behulp van 'n gekalibreerde wringkragsleutel. Los verbindings veroorsaak spanningsval wat die BMS verwar.
| Komponent | Spesifikasie Vereiste | Veld Aansoek Nota |
|---|---|---|
| Lader | Programmeerbare CC/CV, Max 2.8V/sel | Moet onmiddellik oorgaan na CV-fase by teikenspanning. |
| BMS | OVP: 2.85V, UVP: 1.5V | Maak seker dat MOSFET's gegradeer is vir deurlopende 5C+ vragte. |
| Balanseerder | Aktief (Kapasitief/Induktief) >2A | Vereis om <0.05V delta te handhaaf tydens vinnige laai. |
| Busstawe | Vernikkelde koper of Bi-metaal | Dien anti-oksidasiepasta toe om galvaniese korrosie te voorkom. |
Ons karteer spesifieke laaistappe direk aan batterylewendheid, selbalans en prestasie-uitkomste. Om enige van hierdie voorbereidingsfases oor te slaan, waarborg voortydige pakmislukking.
Stap 1 behels selfdoen-samestelling en aanvanklike bank-top-balansering. Dit is die mees kritieke proses voordat 'n reekspakket saamgestel word. Jy moet alle selle parallel bedraad. Gebruik 'n bankkragtoevoer om hulle na 'n eenvormige 2.8V te laai. Dit bring die ladingstaat (SoC) oor die hele bank in lyn. As jy dit oorslaan, sal die selle onmiddellik onder las dryf, en die BMS sal die laaisiklus afskakel voordat die pak volle kapasiteit bereik.
Stap 2 vereis 'n vooraflaaiselinspeksie. Verifieer die russpanning na-balansering. Kyk vir fisiese sel swelling. Inspekteer die isolasiehulse vir skeure of boogmerke. Verifieer behoorlike wringkrag op alle busstaafboute om hoë weerstand te voorkom. 'n Los bout sal vinnig verhit word tydens 'n 100-Amp-lading, wat moontlik die terminale omhulsel laat smelt.
Stap 3 fokus op die stel van die CC/CV-parameters. Bereken die korrekte pakspanning gebaseer op jou reekskonfigurasie. Vir 'n 5S-pak, vermenigvuldig 5 met 2.8V om 'n maksimum laaispanning van 14.0V te kry. Vir 'n 6S-pak, vermenigvuldig 6 met 2.8V om 'n maksimum laaispanning van 16.8V te kry. Stel die laaier se CV-fase om by hierdie presiese teikenspannings te pas. Stel die verlangde stroom vir die CC-fase gebaseer op jou draadmeter en BMS-gradering.
Stap 4 is die uitvoering van die konstante stroom (CC) fase. Monitor die grootmaatladingsfase waar die battery die maksimum geprogrammeerde stroomsterkte absorbeer. Hou die omgewings- en terminale temperature noukeurig dop. Gebruik 'n infrarooi termometer om die rails te skandeer. As enige verbinding 60°C oorskry, stop die laai onmiddellik en kontroleer die wringkrag en kontakoppervlak.
Stap 5 behels die bestuur van die konstante spanning (CV) fase. Let op die huidige taps soos die battery sy teikenspanning bereik. Maak seker dat die BMS-aktiewe balanseerders geaktiveer is. Die aanwyserligte op die balanseerbord moet aktiveer. Bevestig dat die BMS nie voortydig OVP aktiveer as gevolg van 'n enkele dryfsel nie. Indien wel, was jou aanvanklike topbalans onvoldoende.
U moet LTO-laaibeginsels aanpas oor verskillende verbruikers- en kommersiële gebruiksgevalle. Skaalbaarheid en stelselintegrasie vereis spesifieke spanningaanpassings.
Motor- en alternator-laai in 12V/14V-stelsels bied unieke uitdagings. Jy moet die meganiese en elektriese afwykings van 5S (14.0V maks) teenoor 6S (16.8V maks) konfigurasies vir motorklank- of aansitterbatteryvervangings evalueer. Die alternator-wanpasprobleem is beduidend. 'n Voorraad alternator lewer ongeveer 13.8V tot 14.4V uit. Dit sal 'n 6S-pak onderlaai, wat selle op ongeveer 2.3V laat, wat slegs 40-50% kapasiteit verteenwoordig. Omgekeerd kan dit moontlik 'n 5S-pak oorlaai as die alternator ongereguleerd is en bo 14.0V styg.
Die oplossing vereis eksterne spanningsreguleerders of programmeerbare GS-tot-GS-laaiers. Hierdie toestelle oorbrug voorraad alternator-uitsette veilig na die LTO-chemie se streng vereistes. 'n DC-tot-GS-laaier neem die wisselende alternatorspanning en lewer 'n skoon, gereguleerde CC/CV-profiel wat pasgemaak is vir jou 5S- of 6S-pak. Dit beskerm beide die voertuig se elektriese stelsel en die batterybank.
Sonkragbeheerders vereis presiese programmering vir off-grid LTO-berging. Of jy nou MPPT of PWM gebruik, jy moet 'n pasgemaakte gebruikersprofiel bou. Stel die massa- en absorpsiespannings op jou berekende maksimum (bv. 14.0V vir 5S). Stel die vlotterspanning effens laer, ongeveer 13.5V vir 'n 5S-pak, om deurlopende mikrofietsry by die absolute piekspanning te voorkom. Deaktiveer gelykmaking heeltemal. Equalisering sal die spanning ver verby 2.8V per sel stoot en die pak vernietig.
Wanneer 'n LTO-battery in swaar masjinerie of industriële UPS-stelsels geïntegreer word, werk die laai-infrastruktuur dikwels teen 48V of hoër. Dit vereis 'n 20S- of 22S-konfigurasie. Dieselfde reëls geld, maar die aktiewe balanseringsvereistes word baie strenger. 'n 22S-pak het 22 potensiële punte van spanningsdryf. Jy benodig hoë-amperage aktiewe balanseerders wat in staat is om 5A of meer tussen selle te beweeg om die pak in lyn te hou tydens vinnige industriële ladingsiklusse.
Verifieer altyd die integriteit van jou bedrading. Hoëfrekwensievibrasies in motor- of industriële omgewings kan terminale boute mettertyd losmaak. Implementeer 'n instandhoudingskedule om alle verbindings elke ses maande weer te draai. Gebruik draadsluitvloeistof op die terminale boute as die omgewing besonder hard is. As jy hulp nodig het om 'n grootskaalse stelsel op te stel, kan jy kontak ons vir tegniese ondersteuning.
Om 'n LTO-battery veilig te laai, verg meer as om die regte laaier te kies. Sy laer selspanning, uitsonderlike vinnige laaivermoë en lang sikluslewe vereis 'n laaistelsel wat spesifiek ontwerp is vir litiumtitanaatchemie eerder as standaard litiumioon- of LiFePO4-profiele.
'n Programmeerbare CC/CV-laaier, 'n LTO-versoenbare BMS en effektiewe aktiewe balansering werk saam om elke sel binne sy nou bedryfsvenster te hou, terwyl langtermyn werkverrigting behou word. Net so belangrik, behoorlike kabelgrootte, veilige elektriese verbindings, termiese bestuur en akkurate stelselkonfigurasie word toenemend krities soos laaistrome styg.
Of die battery in motorstelsels, sonkragopberging, industriële toerusting of selfdoenprojekte gebruik word, suksesvolle laai hang af van die behandeling van die batterypak as 'n volledige stelsel eerder as om op individuele komponente te fokus. Om die laaiargitektuur by die battery se elektriese eienskappe te pas, is die doeltreffendste manier om veiligheid, betroubaarheid en lewensduur te maksimeer.
A: Nee. Standaard litium-ioonlaaiers teiken 4.2V per sel. Dit sal 'n LTO-sel, wat 'n streng maksimum laaispanning van 2.8V het, ernstig oorlaai en vernietig.
A: Topbalansering verseker dat alle selle met presies dieselfde ladingtoestand begin. Dit verhoed dat individuele selle die oorspanningbeskermingsgrens bereik voordat die hele pak volledig gelaai is.
A: Oorskryding van die 2.8V maksimum drempel veroorsaak onomkeerbare skade aan die interne struktuur. Dit lei tot vinnige kapasiteitsverlies, fisiese swelling en volledige mislukking van die sel.
A: Ja. LTO-chemie aanvaar hoë ladingstrome by uiters lae temperature, dikwels tot -30°C, sonder om te ly aan die litiumplateringsprobleme wat ander litiumbatterye vernietig.
A: Ja. LTO-selle dryf met verloop van tyd in spanning. Aktiewe balanseerders herverdeel energie tussen selle om 'n stywe spanningsdelta te handhaaf, wat optimale pakkapasiteit verseker en BMS-afskakelings voorkom.
A: Jy moet 'n programmeerbare DC-tot-DC-laaier gebruik. 'n Voorraad alternator wissel en kan 'n 5S-pak oorlaai. Die DC-tot-DC-laaier reguleer die uitset tot 'n veilige maksimum 14.0V.
