เซลล์ กระเป๋า Misen JH6 3.7V 70Ah NCM เป็นเซลล์ลิเธียมไอออนแบบชาร์จได้ขนาดใหญ่ที่ออกแบบมาสำหรับระบบจัดเก็บพลังงานแบบอยู่กับที่, UPS และพลังงานสำรอง, ESS เชิงพาณิชย์และอุตสาหกรรม และโมดูลแบตเตอรี่แบบปรับแต่งเอง ความหนาแน่นของพลังงานสูง ความต้านทานภายในต่ำ และโครงสร้างกระเป๋าแบน รองรับการบูรณาการระบบแบตเตอรี่ขนาดกะทัดรัด
01

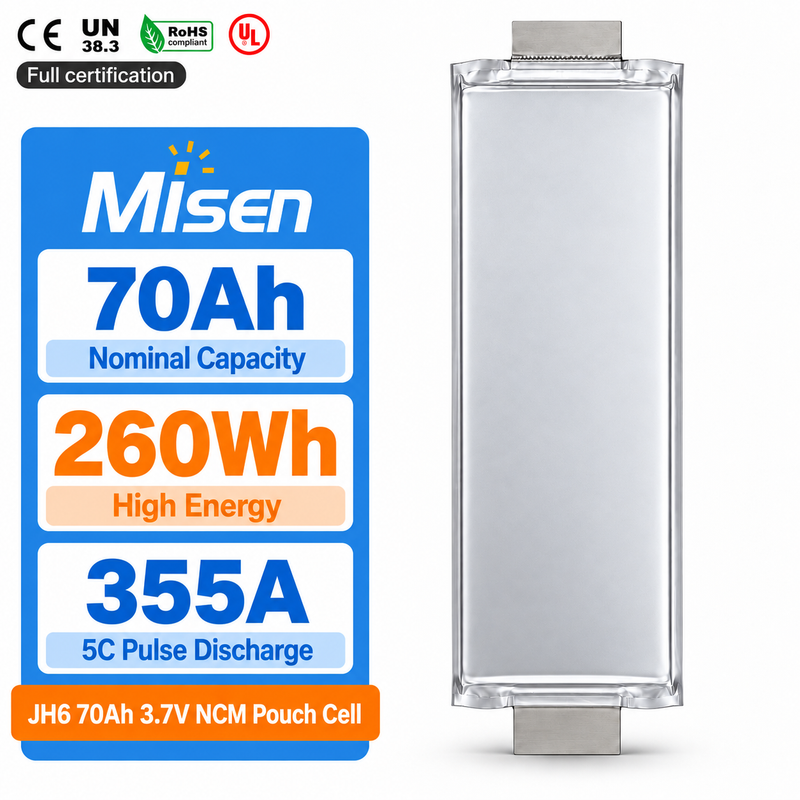

เซลล์ความจุขนาดใหญ่ 3.7V 70Ah
เซลล์กระเป๋า JH6 แบบชาร์จใหม่ได้ให้แรงดันไฟฟ้าปกติที่ 3.7V และความจุปกติที่ 70Ah ความจุเซลล์เดียวขนาดใหญ่ช่วยลดจำนวนเซลล์ในโมดูลแบตเตอรี่ความจุสูงสำหรับ ESS, การสำรองข้อมูลของ UPS และการใช้งานด้านพลังงานทางอุตสาหกรรม
02
ประมาณ พลังงานสูง 260Wh
แต่ละเซลล์ให้พลังงานปกติประมาณ 260Wh โดยมีความหนาแน่นของพลังงานตามปริมาตรประมาณ 440.6Wh/L และพลังงานจำเพาะประมาณ 226Wh/kg การผสมผสานนี้สนับสนุนการออกแบบโมดูลแบตเตอรี่พลังงานสูงขนาดกะทัดรัดที่ให้ความสำคัญกับพื้นที่และน้ำหนักอย่างมีประสิทธิภาพ
03
ปล่อยกระแสพัลส์สูงถึง 355A
JH6 รองรับการคายประจุอย่างต่อเนื่อง 71A (1C) และการปล่อยพัลส์สูงถึง 355A (5C) เป็นเวลา 10 วินาทีที่ 25°C และ SOC ≥30% ภายใต้เงื่อนไขที่กำหนด สิ่งนี้ให้ความสามารถด้านพลังงานระยะสั้นเพิ่มเติมสำหรับความต้องการโหลดชั่วคราว
04
ความต้านทานภายในต่ำ
ความต้านทานภายใน AC ระบุไว้ที่ ≤0.6mΩ ที่ 1kHz, 50% SOC และ 25°C ในขณะที่ความต้านทานภายใน DC อยู่ที่ ≤1.5mΩ ภายใต้วิธีทดสอบที่ระบุ ความต้านทานต่ำช่วยลดแรงดันไฟฟ้าตก การสูญเสียพลังงาน และการสร้างความร้อนระหว่างการทำงาน
05
≥2,500 อายุการใช้งานของวงจร
ภายใต้เงื่อนไขการทดสอบวงจรชีวิตที่ระบุ JH6 จะถึงอย่างน้อย 2,500 รอบก่อนที่ความจุจะลดลงเหลือ 80% ของระดับเริ่มต้น ช่วงการทำงานที่แนะนำคือ 10–45°C ช่วยรักษาความจุและประสิทธิภาพของวงจรให้คงที่
06
การออกแบบกระเป๋าขนาดใหญ่

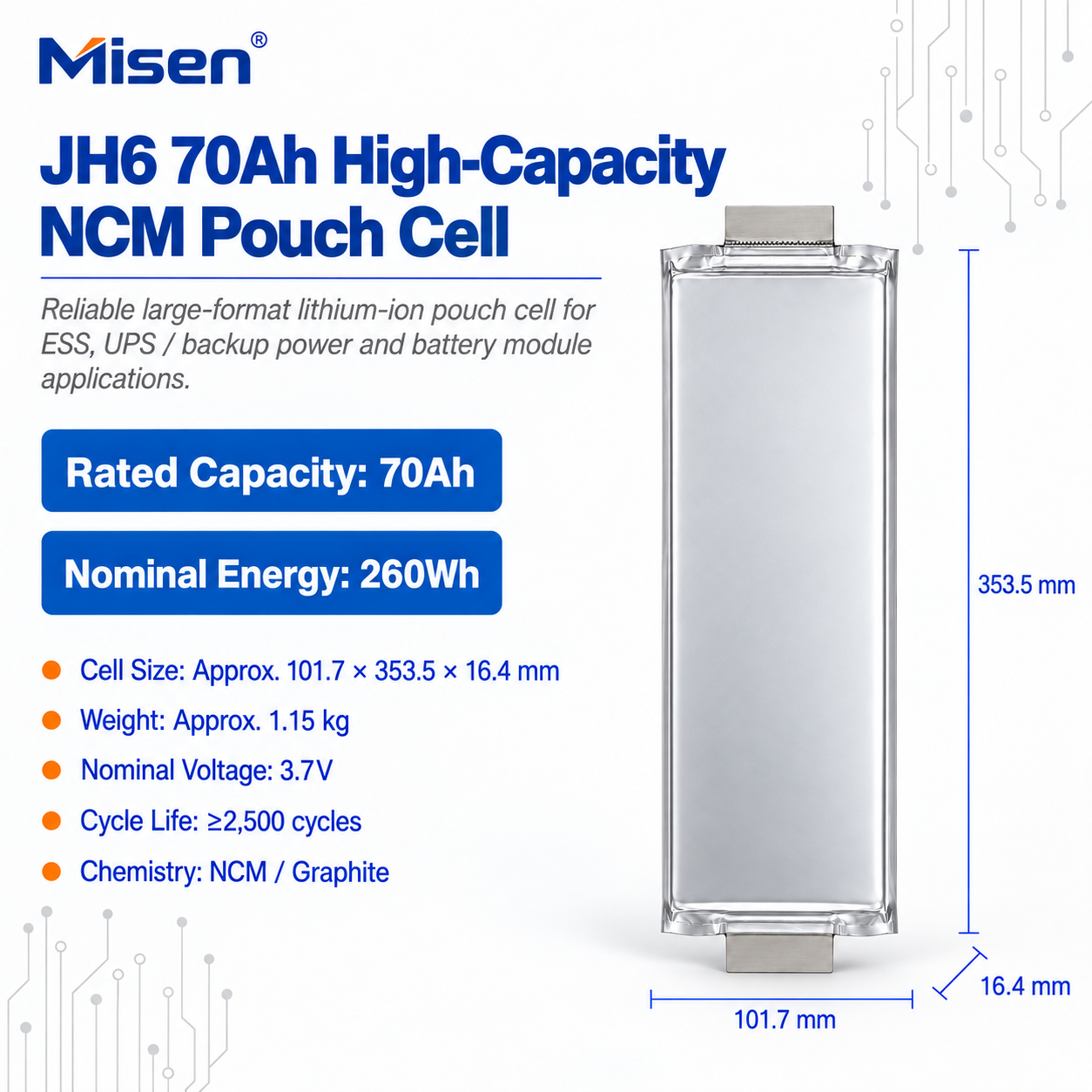

เซลล์มีขนาดประมาณ 101.7 × 353.5 × 16.4 มม. และหนักประมาณ 1.15 กก. โครงสร้างกระเป๋าแบนพร้อมแถบเทอร์มินัลที่ปลายตรงข้ามกันรองรับโครงร่างโมดูลที่ยืดหยุ่น ในขณะที่ต้องการฉนวน การบีบอัด การรองรับแท็บ และการจัดการระบายความร้อนที่เหมาะสม
การใช้งานโมดูลแบตเตอรี่แบบกำหนดเอง: กระเป๋าเซลล์ Misen JH6 เหมาะสำหรับ ESS แบบอยู่กับที่ การจัดเก็บพลังงานเชิงพาณิชย์และอุตสาหกรรม UPS และระบบไฟฟ้าสำรอง โมดูลแบตเตอรี่ความจุสูง และชุดแบตเตอรี่ลิเธียมไอออนแบบกำหนดเอง ระบบแบตเตอรี่ที่สมบูรณ์ควรมี BMS ฟิวส์และอุปกรณ์ป้องกัน บัสบาร์ ฉนวน การตรวจจับอุณหภูมิ การบีบอัดทางกลที่เหมาะสม และการจัดการความร้อน ขีดจำกัดกระแสไฟขั้นสุดท้าย เกณฑ์การป้องกัน และประสิทธิภาพของบรรจุภัณฑ์ควรได้รับการตรวจสอบผ่านการทดสอบตัวอย่างภายใต้สภาวะการทำงานที่ต้องการ
